Caratteristiche principali del prodotto
- Progettato per l'isolamento di tubazioni industriali ad alta pressione
- Opzioni corpo in acciaio forgiato, acciaio fuso, acciaio inossidabile e lega
- Costruzione con sfera flottante o con perno a seconda delle dimensioni e della pressione
- Passaggio del flusso a passaggio totale o ridotto
- Configurazioni con sedile morbido, sedile in polimero ad alta temperatura o sedile in metallo
- Opzioni di connessione flangiata, a saldare, di testa e filettata
- Struttura dello stelo resistente allo scoppio disponibile con design selezionato
- Funzionamento manuale, ad ingranaggi, pneumatico, elettrico o idraulico
- Test di pressione, test di tenuta della sede, PMI e certificazione dei materiali disponibili quando specificato
Configurazione del prodotto
| Elemento di configurazione | Configurazione comune | Configurazione opzionale |
|---|---|---|
| Progettazione della valvola | Valvola a sfera on-off a due vie | Costruzione con sfera flottante o montata su perno |
| Costruzione del corpo | Corpo forgiato o fuso | Struttura in due pezzi, tre pezzi, split-body o top-entry |
| Classe di pressione | Selezionato in base alla serie di prodotti approvati | Classe 600, Classe 900, Classe 1500 o classificazioni superiori se supportate dalla progettazione |
| Termina connessione | Estremità flangiate o saldate | Collegamento a saldare, di testa, filettato o specifico per il progetto |
| Tipo di posto | Sede morbida in RPTFE o ad alte prestazioni | Seduta in PEEK, PPL, PCTFE o metallo |
| Operazione | Leva o cambio | Attuatore pneumatico, elettrico o idraulico |
Cosa rende una valvola a sfera “ad alta pressione”?
Una valvola a sfera ad alta pressione non è definita solo dal nome del prodotto. La capacità di pressione dipende dal corpo contenente la pressione, dalla connessione terminale, dallo spessore della parete, dal materiale del corpo, dal design della sede, dal design dello stelo, dai bulloni, dalla temperatura e dal valore nominale di pressione-temperatura applicabile.
Ad esempio, una piccola valvola a sfera forgiata con presa a saldare e una grande valvola a sfera flangiata montata su perno possono essere entrambe utilizzate nei sistemi ad alta pressione, ma le loro strutture, i requisiti di coppia e le considerazioni sulla manutenzione sono diversi. La selezione corretta dovrebbe basarsi sulla pressione di esercizio effettiva, sulla pressione di progetto, sulla temperatura, sul mezzo e sullo standard della tubazione.
Specifiche tecniche
| Articolo di specifica | Opzioni tipiche/disponibili |
|---|---|
| Tipo di prodotto | Valvola a sfera ad alta pressione |
| Funzione primaria | Isolamento on-off e spegnimento di emergenza |
| Supporto per la palla | Sfera flottante o perno montato, a seconda delle dimensioni e della pressione |
| Costruzione del corpo | Corpo forgiato, corpo fuso, design in due pezzi, tre pezzi, split-body o con ingresso dall'alto |
| Gamma di dimensioni | In base alla serie di prodotti selezionati forgiati, flangiati, saldati o montati su perni |
| Valutazione della pressione | In base alla struttura del corpo, al collegamento terminale, al materiale e al livello di pressione-temperatura approvato |
| Materiale del corpo | A105, LF2, WCB, LCB, F304, F316, F51, acciaio legato o materiale specificato dal progetto |
| Materiale della palla | Acciaio inossidabile, acciaio legato, acciaio inossidabile duplex o materiale rivestito |
| Materiale dello stelo | Acciaio inossidabile, acciaio legato, acciaio inossidabile duplex o materiale specificato dal progetto |
| Materiale del sedile | RPTFE, PEEK, PPL, PCTFE, sede in metallo o materiale della sede specificato dal progetto |
| Imballaggio | PTFE, grafite, grafite flessibile o sistema di baderna a basse emissioni |
| Progettazione del porto | Passaggio totale o passaggio ridotto |
| Termina connessione | Connessione flangiata, a saldare, di testa, filettata o specifica per progetto |
| Operazione | Leva, cambio, attuatore pneumatico, attuatore elettrico o attuatore idraulico |
| Riferimento alla progettazione | API 608, API 6D, ASME B16.34 o specifiche di progetto approvate, ove applicabile |
| Riferimento ai test | API 598, API 6D, EN 12266 o specifica di ispezione approvata ove applicabile |
| Media tipici | Petrolio, gas naturale, gas di processo, olio idraulico, vapore, condensa, olio termico, fluidi chimici e servizi industriali |
Nota tecnica: Non pubblicare una pressione, una temperatura o una dimensione massima fissa a meno che non sia confermata dalla scheda tecnica del prodotto selezionato e dal disegno approvato. L'idoneità all'alta pressione deve essere verificata insieme alla classe di pressione, alla temperatura, al materiale, al collegamento terminale e alla struttura della sede.
Design a sfera flottante e ad alta pressione montato su perno
Le valvole a sfera flottante vengono spesso utilizzate in dimensioni più piccole e intervalli di alta pressione moderati. La palla è sostenuta principalmente dai sedili. All'aumentare della pressione aumentano anche il carico sulla sede e la coppia operativa, pertanto è necessario controllare attentamente le dimensioni della valvola, la classe di pressione e il materiale della sede.
Le valvole a sfera montate su perno supportano meccanicamente la sfera in alto e in basso. Questo design riduce il carico sulla sede e la coppia operativa nelle valvole più grandi o a pressione più elevata. È comunemente utilizzato per il servizio di condutture, dimensioni più grandi e applicazioni impegnative nel settore petrolifero e del gas.
| Tipo di progetto | Vantaggio principale | Uso tipico |
|---|---|---|
| Valvola a sfera galleggiante ad alta pressione | Struttura compatta e chiusura affidabile in dimensioni più piccole adatte | Linee di servizio, idrauliche e di processo di piccole e medie dimensioni ad alta pressione |
| Valvola a sfera ad alta pressione montata su perno | Coppia operativa inferiore e migliore supporto per servizi ad alta pressione più ampi | Petrolio, gas, oleodotti e sistemi di isolamento industriale più grandi |
| Valvola a sfera con ingresso dall'alto | Manutenzione interna dal lato superiore del corpo valvola | Sistemi di tubazioni in cui l'accesso per la manutenzione in linea è importante |
Per un isolamento della pipeline più ampio, confrontare il nostro Valvola a sfera con perno forgiato.
Materiali e opzioni del sedile
| Componente | Opzioni comuni | Considerazione sulla selezione |
|---|---|---|
| Corpo | A105, LF2, WCB, LCB, F304, F316, F51, acciaio legato | Classe di pressione, temperatura, corrosione, resilienza e standard di progetto |
| Palla | SS304, SS316, acciaio inossidabile duplex, lega rivestita o materiale con superficie dura | Finitura superficiale, durezza, resistenza alla corrosione e carico di tenuta |
| Gambo | SS304, SS316, 17-4PH, duplex o acciaio legato | Trasmissione della coppia, carico di pressione, corrosione e resistenza meccanica |
| Sedile | Sede in RPTFE, PEEK, PPL, PCTFE o metallo | Pressione, temperatura, frequenza dei cicli, compatibilità dei fluidi e requisiti di perdita |
| Imballaggio | PTFE, grafite, grafite flessibile o baderna a bassa emissione | Temperatura, ciclo dello stelo, requisiti di emissioni fuggitive e progettazione antincendio |
| Sigillo del corpo | Guarnizione in PTFE, grafite, a spirale o guarnizione specifica per il progetto | Costruzione del corpo, temperatura, cicli di pressione e requisiti di sicurezza antincendio |
| Bullonatura | Bulloneria in acciaio inossidabile, acciaio legato o specificata nel progetto | Requisiti di classe di pressione, temperatura, corrosione e resistenza |
Selezione della sede ad alta pressione
Nel servizio ad alta pressione, il materiale della sede è fondamentale. La deformazione della sede, l'estrusione, la resistenza alla temperatura, la compatibilità chimica e la coppia operativa devono essere considerate insieme. Un corpo più robusto non rende la valvola adatta se il materiale della sede non è compatibile con pressione, temperatura e fluido.
| Tipo di posto | Punto di forza principale | Limitazione importante |
|---|---|---|
| RPTFE | Resistenza meccanica migliorata rispetto al PTFE standard | La compatibilità termica e chimica richiede ancora conferma |
| Sbirciare | Elevata resistenza meccanica per condizioni di pressione e temperatura impegnative | È necessario rivedere i costi più elevati e la compatibilità con i media |
| PPL | Adatto per servizi selezionati a temperature più elevate | La valutazione effettiva dipende dalla pressione, dal mezzo e dal design del prodotto |
| PCTFE | Utile stabilità dimensionale e proprietà a bassa temperatura | L'idoneità finale dipende dalla pressione, dalla temperatura e dai fluidi |
| Sedile in metallo | Adatto per servizi selezionati ad alta temperatura, abrasivi o severi | È necessario specificare una coppia più elevata, una classe di perdita e un rivestimento superficiale |
Opzioni di connessione per servizio ad alta pressione
| Tipo di connessione | Vantaggio principale | Uso tipico |
|---|---|---|
| Valvola a sfera flangiata ad alta pressione | Collegamento bullonato rimovibile per ispezione e sostituzione | Condotte e sistemi industriali che richiedono accesso per manutenzione |
| Valvola a sfera ad alta pressione con saldatura a presa | Giunto saldato compatto per tubazioni di piccolo diametro | Linee di drenaggio, sfiato, utilità e processo ad alta pressione |
| Valvola a sfera ad alta pressione con saldatura di testa | Collegamento saldato permanente con integrità continua della tubazione | Condotte per petrolio, gas, vapore e di processo in cui i giunti a flangia non sono preferiti |
| Valvola a sfera filettata ad alta pressione | Installazione compatta senza saldature | Piccoli collegamenti per utenze o apparecchiature ad alta pressione in cui sono consentite filettature |
Per le pagine dei prodotti specifici per la connessione, confronta il nostro Valvola a sfera flangiata, Valvola a sfera filettata, Pagine Valvola a sfera con saldatura di testa e Valvola a sfera con saldatura di testa.

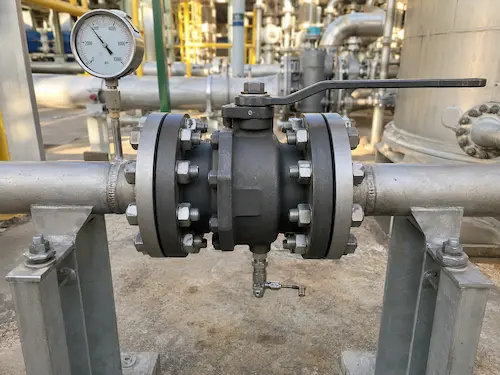

Applicazioni tipiche
Le valvole a sfera ad alta pressione vengono selezionate laddove le prestazioni di chiusura, l'integrità della pressione e la coppia operativa sono più impegnative rispetto al servizio di pubblica utilità. Le applicazioni comuni includono:
- Condotte per il processo di petrolio e gas naturale
- Centraline oleodinamiche e linee di distribuzione oleodinamica
- Sistemi di iniezione chimica ad alta pressione
- Impianti a vapore, condensa e olio diatermico con sedi e guarnizioni idonee
- Tubazioni ausiliarie della centrale elettrica
- Isolamento dello scarico del compressore e della pompa
- Linee di processo di raffineria e petrolchimico
- Sistemi di utilità industriale ad alta pressione
Per una pianificazione dell'applicazione più ampia, vedere il nostro Applicazioni con valvole a sfera guida e il nostro Categoria Valvola a sfera.
Limiti dell'applicazione
- Una valvola a sfera standard è destinata principalmente al servizio completamente aperto o completamente chiuso.
- Lo strozzamento continuo può danneggiare i sedili e aumentare la coppia.
- Il servizio con gas ad alta pressione richiede particolare attenzione alle perdite, alla coppia e ai requisiti di sicurezza.
- L'idrogeno, il gas acido, l'ossigeno e altri servizi speciali richiedono materiale dedicato e revisione dei test.
- Le sedi morbide non devono superare i limiti di pressione-temperatura.
- Liquami pesanti o mezzi abrasivi possono richiedere un design con sede metallica o rivestimento speciale.
- Il servizio ad alta pressione potrebbe richiedere il funzionamento del riduttore o dell'attuatore invece della maniglia a leva.
- La sola classe di pressione non dimostra l'idoneità senza confermare la temperatura, il mezzo e il collegamento finale.
Ispezione e documentazione
| Ispezione/Documento | Scopo |
|---|---|
| Certificato di prova dei materiali | Conferma la qualità del corpo, della sfera, dello stelo, dei bulloni e dei materiali contenenti pressione. |
| PMI | Verifica la chimica della lega quando specificato. |
| Controllo dimensionale | Controlla la connessione terminale, il foro, la lunghezza da faccia a faccia o da estremità a estremità e l'interfaccia dell'attuatore. |
| Prova di pressione del guscio | Verifica l'integrità del corpo contenente la pressione. |
| Prova di tenuta della sede | Conferma le prestazioni di arresto nelle condizioni di test specificate. |
| Test di funzionamento/coppia | Controlla il funzionamento regolare e supporta il dimensionamento dell'attuatore quando richiesto. |
| NDE | Esame radiografico, ultrasonico, con particelle magnetiche o con liquidi penetranti quando specificato. |
| Prova ignifuga/antistatica | Fornito solo quando il modello di valvola selezionato ha una progettazione applicabile o prove di test. |
| Prova dell'attuatore | Controlla l'apertura, la chiusura, l'indicazione della posizione e gli accessori di controllo quando azionati. |
L'imballaggio per l'esportazione dovrebbe proteggere le estremità di connessione lavorate, le superfici di tenuta, le interfacce dell'attuatore e i fori delle valvole. Per le valvole ad alta pressione, si consigliano custodie in compensato rinforzato, protezione dall'umidità, protezioni per flange o estremità saldate, trattamento antiruggine e bloccaggio interno sicuro in base alle dimensioni della valvola e al metodo di trasporto.
Informazioni richieste per la selezione della valvola
- Dimensioni e quantità della valvola
- Pressione di esercizio, pressione di progetto e classe di pressione
- Temperatura di lavoro e temperatura di progetto
- Nome del mezzo, composizione, concentrazione e fase
- Liquido, gas, vapore, olio idraulico o condizioni di servizio speciali
- Costruzione del corpo richiesta: forgiato, fuso, flottante o montato su perno
- Tipo di connessione: flangiata, a saldare di tasca, a saldare di testa o filettata
- Materiali del corpo, della sfera, dello stelo, della sede, dell'imballaggio e della bullonatura
- Requisiti di passaggio totale o ridotto
- Funzionamento manuale, ad ingranaggi, pneumatico, elettrico o idraulico
- Requisito di coppia, attuatore o fail-safe, se applicabile
- Requisiti ignifughi, antistatici, NACE, a basse emissioni, ossigeno, idrogeno o acido
- Test, NDE, certificazione dei materiali e requisiti di ispezione di terze parti
Domande frequenti
1. A cosa serve una valvola a sfera ad alta pressione?
Una valvola a sfera ad alta pressione viene utilizzata per l'isolamento on-off in sistemi di tubazioni di petrolio, gas, idraulici, vapore, chimici e industriali dove la pressione di esercizio, il carico di tenuta e la coppia operativa sono più impegnativi rispetto al servizio standard.
2. Qual è la differenza tra una valvola a sfera standard e una valvola a sfera ad alta pressione?
Una valvola a sfera ad alta pressione richiede parti resistenti alla pressione, connessioni terminali adeguate, valori di pressione-temperatura verificati, materiali della sede adeguati e coppia operativa controllata. Viene selezionato in base alla pressione effettiva, alla temperatura, al fluido e allo standard di progettazione, non solo in base alle dimensioni della valvola.
3. Una valvola a sfera ad alta pressione dovrebbe utilizzare un design a sfera flottante o montata su perno?
I design a sfera flottante sono comuni in dimensioni più piccole e intervalli di pressione adeguati. I design con montaggio su perno sono spesso preferiti per dimensioni maggiori, pressioni più elevate e requisiti di coppia operativa inferiori. La scelta dipende dalla classe di pressione, dalle dimensioni della valvola, dal fluido e dai requisiti di intercettazione.
4. È possibile utilizzare una valvola a sfera ad alta pressione per la strozzatura?
Una valvola a sfera ad alta pressione standard è destinata principalmente al servizio completamente aperto o completamente chiuso. La limitazione continua può aumentare l'usura della sede, la coppia e le vibrazioni. Per il controllo del flusso, solitamente è più adatta una valvola a sfera con attacco a V o una valvola di controllo dedicata.
5. Quali informazioni sono necessarie per il preventivo?
Per il preventivo, fornire dimensioni della valvola, classe di pressione, pressione di esercizio, temperatura, mezzo, tipo di connessione, materiale del corpo, materiale della sede, metodo di funzionamento, quantità e requisiti di test. Per il servizio con gas, idraulico, acido, ossigeno o idrogeno, è necessario confermare ulteriori requisiti di materiale e sicurezza.
