ميزات المنتج الرئيسية
- مصممة لخدمة العزل في درجات الحرارة المنخفضة والمبردة
- غطاء محرك السيارة الممتد أو تصميم الجذع الممتد للحفاظ على التعبئة بعيدًا عن المنطقة الباردة
- يتم تحديد خيارات المواد ذات درجة الحرارة المنخفضة وفقًا لدرجة حرارة الخدمة
- تصميم تخفيف ضغط التجويف لتوسيع السائل المبرد المحصور
- بناء على شكل كرة عائمة أو مثبتة على مرتكز الدوران حسب الحجم والضغط
- ممر التدفق ذو التجويف الكامل أو المنخفض
- وصلات نهائية ذات حواف، أو ملحومة بعقب، أو ملحومة بالمقبس، أو وصلات نهائية خاصة بالمشروع
- تتوفر خيارات الاختبار المبرد، وPMI، وMTC، والتنظيف عند تحديدها
- تتوفر خدمة التنظيف وإزالة الشحوم بالأكسجين فقط عند الحاجة والتأكيد
تكوين المنتج
| عنصر التكوين | التكوين المشترك | خيارات المشروع |
|---|---|---|
| نوع الصمام | صمام كروي مبرد ثنائي الاتجاه | تصميم على شكل كرة عائمة أو مثبت على مرتكز الدوران |
| بونيه / الجذعية | غطاء محرك السيارة الممتد أو الجذع الممتد | طول التمديد حسب سمك العزل ورسم المشروع |
| مادة الجسم | الفولاذ المقاوم للصدأ أو المواد ذات درجة الحرارة المنخفضة | CF8M، F316، LF2، LCB، مواد مزدوجة أو محددة للمشروع |
| تصميم المقعد | مقعد ناعم بدرجة حرارة منخفضة | PCTFE، PTFE، RPTFE، PEEK أو المقعد المعدني بعد المراجعة |
| تخفيف التجويف | تصميم تخفيف الضغط لسائل التجويف المحاصر | فتحة تهوية عند المنبع، أو مسار تخفيف التجويف، أو حل خاص بالمشروع |
| نهاية الاتصال | نهايات ذات حواف أو بعقب اللحام | لحام المقبس، اتصال ملولب أو خاص بالمشروع |
| العملية | رافعة أو علبة التروس | تشغيل هوائي أو كهربائي أو ممتد |
المواصفات الفنية
| البند المواصفات | الخيارات النموذجية / المتاحة |
|---|---|
| نوع المنتج | صمام الكرة المبردة / صمام الكرة درجة حرارة منخفضة |
| الوظيفة الأساسية | عزل التشغيل والإيقاف للسوائل المبردة والسوائل ذات درجات الحرارة المنخفضة |
| الحد الأدنى لدرجة حرارة التصميم | وفقًا للمواد المختارة ومتطلبات الاختبار ومواصفات المشروع |
| بناء الجسم | تصميم مكون من قطعتين أو ثلاث قطع أو جسم منقسم أو مزور أو مصبوب أو مثبت على مرتكز الدوران |
| نطاق الحجم | وفقًا لسلسلة المنتجات المختارة والرسم المعتمد |
| فئة الضغط | وفقًا لمواد الجسم والوصلة النهائية ودرجة الحرارة ومعدل درجة حرارة الضغط المعتمد |
| مادة الجسم | CF8M، F316، F316L، LF2، LCB، الفولاذ المقاوم للصدأ على الوجهين أو المواد المحددة للمشروع |
| مادة الكرة/الجذعية | الفولاذ المقاوم للصدأ أو السبائك ذات درجات الحرارة المنخفضة أو المواد المحددة للمشروع |
| مادة المقعد | PCTFE، أو PTFE، أو RPTFE، أو PEEK، أو المقعد المعدني أو المواد المحددة للمشروع |
| التعبئة | PTFE، الجرافيت، الجرافيت المرن أو التعبئة المتوافقة مع درجات الحرارة المنخفضة |
| تصميم الميناء | تجويف كامل أو تجويف مخفض |
| نهاية الاتصال | ذات حواف، لحام بعقب، لحام مقبس أو اتصال خاص بالمشروع |
| مرجع التصميم | ISO 28921-1، API 608، ASME B16.34 أو مواصفات المشروع المعتمدة حيثما ينطبق ذلك |
| مرجع الاختبار | الاختبار المبرد، API 598، EN 12266 أو مواصفات الفحص المعتمدة حيثما ينطبق ذلك |
| وسائل الإعلام النموذجية | الغاز الطبيعي المسال، والنيتروجين السائل، والأكسجين السائل، والأرجون السائل، والغاز منخفض الحرارة، وسوائل المعالجة المبردة المختارة |
ملاحظة فنية: لا تنشر الحد الأدنى الثابت لدرجة الحرارة، أو فئة الضغط، أو فئة التسرب، أو مدى ملاءمة خدمة الأكسجين أو الامتثال للاختبار المبرد حتى يتم تأكيد نموذج الصمام المحدد وقائمة المواد وتصميم المقعد ومواصفات المشروع.

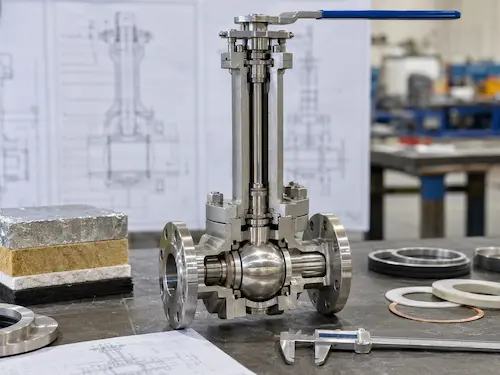

غطاء محرك السيارة الممتد وتصميم الجذع
يعد غطاء المحرك الممتد أو الجذع الممتد أحد أهم ميزات صمام الكرة المبردة. فهو يساعد على نقل تعبئة الجذع ومنطقة المشغل بعيدًا عن الجزء الأكثر برودة في خط الأنابيب، مما يقلل من خطر تصلب التعبئة وتراكم الصقيع وفشل الختم حول الجذع.
يجب تأكيد ارتفاع التمديد المطلوب وفقًا لدرجة حرارة الخدمة وسمك العزل واتجاه التثبيت وتخليص التشغيل ورسم المشروع. لا ينبغي افتراض ارتفاع غطاء المحرك القياسي لكل تطبيق مبرد.

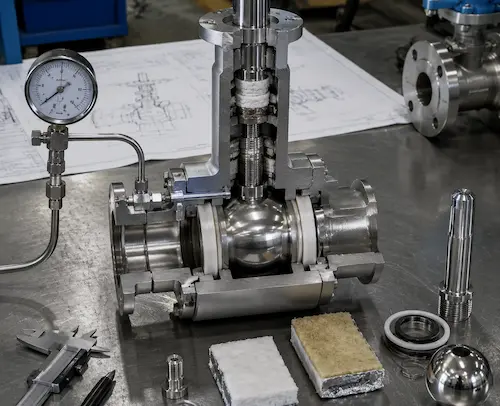

تخفيف ضغط التجويف للخدمة المبردة
عندما ينحصر السائل المبرد في تجويف الصمام المغلق، فإنه قد يتوسع بسرعة مع ارتفاع درجة الحرارة. يمكن أن يؤدي ذلك إلى حدوث ضغط زائد خطير في التجويف إذا لم يتم توفير مسار تنفيس. ولذلك فإن الصمامات الكروية المبردة غالبًا ما تتطلب تصميمًا لتخفيف ضغط التجويف.
- قد تسمح فتحة التهوية عند المنبع بتخفيف ضغط التجويف باتجاه الجانب العلوي.
- يمكن استخدام تصميم مقعد مريح في تكوينات مختارة.
- قد تكون هناك حاجة إلى نظام مخصص لتخفيف التجويف لبعض مواصفات المشروع.
- يجب تحديد اتجاه تخفيف الضغط بشكل واضح وتأكيده قبل التثبيت.
مواد ذات درجة حرارة منخفضة وخيارات المقعد
| مكون | الخيارات المشتركة | اعتبارات الاختيار |
|---|---|---|
| الجسم | CF8M، F316، F316L، LF2، LCB، مواد مزدوجة أو محددة للمشروع | صلابة درجات الحرارة المنخفضة، ومقاومة التآكل، وفئة الضغط والوثائق |
| الكرة | الفولاذ المقاوم للصدأ 316 أو الفولاذ المقاوم للصدأ المزدوج أو المواد المحددة للمشروع | تشطيب السطح، مقاومة التآكل وثبات الأبعاد عند درجة حرارة منخفضة |
| الجذعية | الفولاذ المقاوم للصدأ 316، 17-4PH، مادة مزدوجة أو محددة للمشروع | نقل عزم الدوران والانكماش الحراري وموثوقية ختم الجذع |
| مقعد | PCTFE، PTFE، RPTFE، نظرة خاطفة أو مقعد معدني | الحد الأدنى من درجة الحرارة والضغط وفئة التسرب والتوافق المتوسط وركوب الدراجات |
| التعبئة | PTFE، الجرافيت أو التعبئة المتوافقة مع درجات الحرارة المنخفضة | التحكم في تسرب الجذع، ومقاومة درجات الحرارة ومتطلبات الانبعاثات |
| ختم الجسم | PTFE أو الجرافيت أو الحشية الحلزونية أو الختم الخاص بالمشروع | بناء الجسم ودورة درجة الحرارة والاحتفاظ بالضغط |
التطبيقات النموذجية
يتم اختيار الصمامات الكروية المبردة حيث يلزم إغلاق درجة الحرارة المنخفضة وختم الجذع الموثوق به. تشمل مناطق الخدمة المشتركة ما يلي:

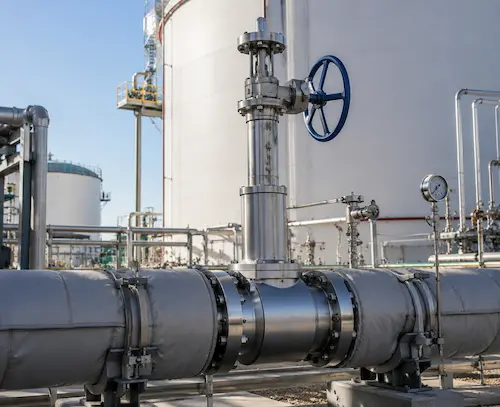

- أنظمة تخزين ونقل وتحميل الغاز الطبيعي المسال
- خطوط توريد وتوزيع النيتروجين السائل
- أنظمة الأكسجين السائل بعد مراجعة خدمة الأكسجين وتأكيد التنظيف
- الأرجون السائل وأنظمة الغاز الصناعي
- خطوط المعالجة الكيميائية ذات درجات الحرارة المنخفضة
- وصلات مدخل ومخرج وصرف الخزان المبرد
- أنظمة تسييل وتبخير الغاز
- معدات المختبرات والمنصات ومعدات الغاز الصناعية
بالنسبة لخدمات خطوط الأنابيب والنفط والغاز، قارن بين خدماتنا API 6D الكرة صمام. بالنسبة للوسائط القابلة للاشتعال، قم بمراجعة صمام كروي آمن للحريق. للتعرف على البناء المقاوم للتآكل، راجع 316 صمام كروي من الفولاذ المقاوم للصدأ. تتوفر هياكل إضافية في فئة صمام الكرة.
حدود التطبيق
- تم تصميم الصمام الكروي المبرد بشكل أساسي لخدمة العزل المفتوحة أو المغلقة بالكامل.
- يمكن أن يؤدي الاختناق المستمر إلى إتلاف المقاعد وإنشاء ظروف تدفق غير مستقرة.
- تتطلب خدمة الأكسجين تنظيفًا مخصصًا وإزالة الشحوم ومراجعة المواد والتحكم في التلوث.
- لا ينبغي معاملة الغاز الطبيعي المسال والأكسجين السائل والنيتروجين السائل والهيدروجين السائل على أنها نفس الخدمة.
- يجب التأكد من اتجاه تخفيف ضغط التجويف قبل التثبيت.
- قد تصبح اللدائن القياسية هشة أو تفقد أداء الختم عند درجات الحرارة المبردة.
- يمكن أن يؤثر التدوير الحراري على أداء عزم الدوران والتسرب وختم الجذع.
- يجب تأكيد الحد الأدنى لدرجة حرارة التصميم من خلال متطلبات الاختبار ووثائق المواد.
التفتيش والتوثيق
| التفتيش / الوثيقة | الغرض |
|---|---|
| شهادة اختبار المواد | يؤكد الجسم والكرة والساق والمواد المكونة التي تحتوي على الضغط. |
| مؤشر مديري المشتريات | التحقق من كيمياء مادة السبائك عند تحديدها. |
| التفتيش الأبعاد | يتحقق من التوصيل النهائي والتجويف والطول وجهاً لوجه أو من طرف إلى طرف وارتفاع امتداد غطاء المحرك. |
| اختبار ضغط القشرة | التحقق من سلامة الجسم المحتوي على الضغط. |
| اختبار تسرب المقعد | يؤكد أداء الإغلاق في ظل ظروف الاختبار المتفق عليها. |
| اختبار المبردة | التحقق من أداء التسرب والتشغيل والختم عند درجة الحرارة المنخفضة المحددة. |
| التحقق من تخفيف التجويف | يؤكد اتجاه تخفيف الضغط أو ترتيب تخفيف التجويف عند تحديد ذلك. |
| سجل تنظيف الأكسجين | يتم توفيره فقط عندما يتم تحديد خدمة تنظيف وإزالة الشحوم بالأكسجين. |
| كتاب البيانات النهائية | يجمع الرسومات وشهادات MTC وتقارير التفتيش وسجلات الاختبار والشهادات. |

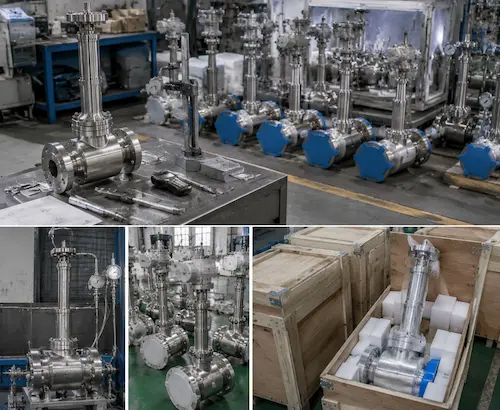

يجب أن تحمي عبوات التصدير وجوه الختم المُشكَّلة آليًا، وغطاء المحرك الممتد، ومنطقة تعبئة الجذع، ونهايات اللحام، ووجوه الحواف، والأسطح الداخلية النظيفة. بالنسبة للأكسجين أو الخدمة عالية النظافة، يجب أن تتجنب عملية التعبئة والمعالجة التلوث بالزيت والشحوم والغبار والفولاذ الكربوني وفقًا لمتطلبات المشروع.
المعلومات المطلوبة لاختيار الصمام
- حجم الصمام وكميته
- الوسط: الغاز الطبيعي المسال، النيتروجين السائل، الأكسجين السائل، الأرجون السائل أو السوائل المبردة الأخرى
- الحد الأدنى لدرجة حرارة التصميم ودرجة حرارة التشغيل
- ضغط العمل والضغط التصميمي وفئة الضغط
- مواد الجسم والكرة والساق والمقعد والتعبئة وختم الجسم
- غطاء محرك السيارة الممتد أو متطلبات تمديد الجذع
- سمك العزل وتخليص التشغيل
- متطلبات التجويف الكامل أو التجويف المنخفض
- وصلة نهائية ذات حواف أو لحام بعقب أو لحام مقبس أو وصلة نهائية خاصة بالمشروع
- اتجاه تخفيف ضغط التجويف أو متطلبات فتحة التهوية
- التشغيل اليدوي أو علبة التروس أو التشغيل الهوائي أو الكهربائي
- اختبار المبردة، تنظيف الأكسجين، PMI، تجربة الاقتراب من الموت أو متطلبات التفتيش من طرف ثالث
الأسئلة الشائعة
1. ما هو استخدام صمام الكرة المبردة؟
يتم استخدام الصمام الكروي المبرد للعزل على نحو متقطع في الغاز الطبيعي المسال، والنيتروجين السائل، والأكسجين السائل، والأرجون السائل وغيرها من أنظمة الغاز أو السائل ذات درجة الحرارة المنخفضة حيث قد لا تكون مواد الصمام الكروي القياسية وتصميمات الختم مناسبة.
2. لماذا يحتاج الصمام الكروي المبرد إلى غطاء ممتد؟
يساعد غطاء المحرك الممتد على إبقاء تعبئة الجذع ومنطقة المشغل بعيدًا عن الجزء الأكثر برودة في الصمام، مما يقلل من خطر تصلب الحشوة وتراكم الصقيع وتسرب الجذع في ظل الظروف المبردة.
3. ما أهمية تخفيف ضغط التجويف؟
إذا انحصر السائل المبرد في تجويف الصمام وسخن، فقد يتوسع ويسبب ضغطًا زائدًا خطيرًا. قد تكون هناك حاجة إلى فتحة تهوية أو مقعد تخفيف ذاتي أو ترتيبات تنفيس أخرى اعتمادًا على تصميم الصمام ومواصفات المشروع.
4. هل يمكن استخدام نفس الصمام الكروي المبرد للغاز الطبيعي المسال والأكسجين السائل؟
ليس تلقائيا. تتطلب خدمة الأكسجين السائل مراجعة خاصة للمواد والتنظيف وإزالة الشحوم والتحكم في التلوث. يجب مراجعة كل من الغاز الطبيعي المسال والنيتروجين السائل والأكسجين السائل كشروط خدمة منفصلة.
5. ما هي المعلومات اللازمة للاقتباس؟
للحصول على عرض الأسعار، قم بتوفير حجم الصمام، وفئة الضغط، والمتوسطة، والحد الأدنى من درجة الحرارة، ونوع الاتصال، ومواد الجسم، ومواد المقعد، ومتطلبات غطاء المحرك الممتد، واتجاه تخفيف التجويف، وطريقة التشغيل، ومتطلبات الاختبار المبرد، ومتطلبات التنظيف.
