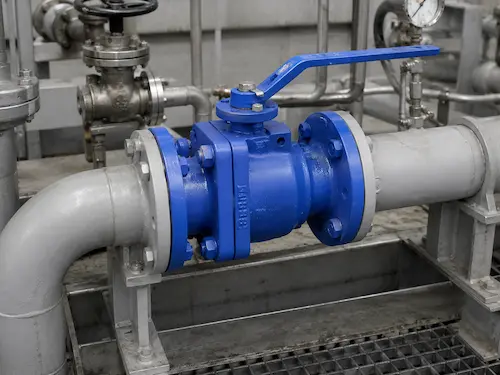

يستخدم هذا الصمام بشكل شائع في المعالجة الكيميائية، ونقل الأحماض والقلويات، ومعالجة المذيبات، وخطوط التخليل، وأنظمة الكلور القلوي، وألواح الجرعات الكيميائية وغيرها من خطوط أنابيب السوائل المسببة للتآكل. يجب اختيار PTFE أو FEP أو PFA أو مواد التبطين الأخرى وفقًا للتركيز المتوسط ودرجة الحرارة والضغط ومخاطر النفاذ ومواصفات المشروع.
ميزات المنتج الرئيسية
- تعمل بطانة الفلوروبوليمر على عزل أسطح الجسم المعدنية المبللة عن الوسائط المسببة للتآكل
- مناسب للخدمات الكيميائية الحمضية والقلوية والمذيبات والعدوانية بعد مراجعة التوافق
- PTFE أو FEP أو PFA أو خيارات مواد التبطين الخاصة بالمشروع
- تم تصميمه بشكل أساسي لعزل التشغيل والإيقاف، وليس الاختناق المستمر
- وصلة ذات حواف أو من نوع الرقاقة أو خاصة بالمشروع وفقًا للطراز المحدد
- خيارات الرافعة اليدوية أو مشغل التروس أو المحرك الهوائي أو المحرك الكهربائي
- تصميم مضاد للتآكل للمصانع الكيماوية وأنظمة الجرعات وخطوط أنابيب المعالجة
- مفيد عندما لا تكون مقاعد PTFE وحدها كافية لحماية الجسم المعدني
تكوين المنتج
| عنصر التكوين | التكوين المشترك | خيارات المشروع |
|---|---|---|
| نوع الصمام | صمام كروي مبطن بـ PTFE | هيكل مبطن بالكامل أو مبطن جزئيًا وفقًا للطراز المحدد |
| الوظيفة الرئيسية | العزل على الخروج للوسائط الكيميائية المسببة للتآكل | خدمة العزل الكيميائي اليدوي أو الآلي |
| مادة البطانة | بتف | FEP أو PFA أو بطانة الفلوروبوليمر الخاصة بالمشروع |
| مادة الجسم | الحديد الزهر أو حديد الدكتايل أو الفولاذ الكربوني مع البطانة | الفولاذ المقاوم للصدأ أو مادة الجسم المحددة للمشروع |
| هيكل الكرة | تصميم كروي مبطن أو كروي محمي من التآكل | هيكل الكرة والساق الخاص بالمشروع بعد المراجعة |
| العملية | رافعة يدوية أو مشغل التروس | مشغل هوائي، مشغل كهربائي أو ملحق ردود فعل الموضع |
| نهاية الاتصال | اتصال ذو حواف | اتصال من نوع الرقاقة أو اتصال خاص بالمشروع عند توفره |
المواصفات الفنية
| البند المواصفات | الخيارات النموذجية / المتاحة |
|---|---|
| نوع المنتج | صمام كروي مبطن PTFE / صمام كروي مبطن بالفلوروبوليمر |
| الوظيفة الأساسية | عزل متقطع لخطوط الأنابيب الكيميائية المسببة للتآكل |
| تصميم الصمام | تصميم صمام كروي مبطن من قطعتين، جسم منقسم، مبطن بالكامل أو خاص بالمشروع |
| نطاق الحجم | وفقًا لسلسلة المنتجات المختارة والرسم المعتمد |
| تصنيف الضغط | وفقًا لتصميم الجسم ومواد البطانة ودرجة الحرارة ومواصفات المشروع |
| مادة الجسم | الحديد الزهر، حديد الدكتايل، الفولاذ الكربوني، الفولاذ المقاوم للصدأ أو المواد المحددة للمشروع |
| مادة البطانة | PTFE، FEP، PFA أو بطانة الفلوروبوليمر المختارة |
| مادة المقعد/الختم | PTFE أو PTFE المعدل أو مواد الختم الخاصة بالمشروع |
| العملية | التشغيل اليدوي أو الهوائي أو الكهربائي |
| نهاية الاتصال | وصلة ذات حواف أو من نوع الرقاقة أو خاصة بالمشروع وفقًا للطراز المحدد |
| وسائل الإعلام النموذجية | الأحماض والقلويات والمذيبات والمحاليل الكيميائية والسوائل المسببة للتآكل بعد مراجعة التوافق |
| مرجع الاختبار | وفقًا لمواصفات الفحص المعتمدة ومعيار المنتج المحدد حيثما ينطبق ذلك |
ملاحظة فنية: لا تنشر مطالبات الضغط الثابت أو درجة الحرارة أو الفراغ أو التوافق الكيميائي أو سمك البطانة حتى يتم تأكيد الوسط والتركيز ودرجة الحرارة والضغط ومواد البطانة وهيكل الصمام ومواصفات المشروع.
كيف يعمل الصمام الكروي المبطن بـ PTFE
يستخدم الصمام الكروي المبطن PTFE كرة ربع دورة لفتح أو إغلاق مسار التدفق. عندما يكون الصمام مفتوحًا، يتماشى منفذ الكرة مع خط الأنابيب ويسمح بالتدفق عبر الممر المبطن. عندما يتم إغلاق الصمام، تدور الكرة بمقدار 90 درجة وتمنع التدفق.
والفرق الرئيسي هو أن أسطح الجسم الداخلية المبللة محمية ببطانة الفلوروبوليمر. وهذا يساعد على تقليل الاتصال المباشر بين الوسائط المسببة للتآكل وجسم الصمام المعدني. يجب أن تظل البطانة مستمرة ومترابطة بشكل صحيح أو مغلقة في هيكل الجسم للحفاظ على الحماية من التآكل.
صمام الكرة المبطن PTFE مقابل صمام الكرة المسطح PTFE
| عنصر المقارنة | صمام كروي مبطن بـ PTFE | PTFE يجلس صمام الكرة |
|---|---|---|
| الهيكل الرئيسي | أسطح الجسم الداخلية المبللة مبطنة بمادة PTFE أو FEP أو PFA | يستخدم PTFE بشكل رئيسي كمقعد أو مادة مانعة للتسرب حول الكرة |
| اتصال الجسم مع المتوسطة | يتم عزل الجسم المعدني عن وسط العملية عن طريق البطانة | قد يظل الوسيط ملامسًا لأسطح الجسم المعدنية حسب التصميم |
| الاستخدام النموذجي | خدمة حمض قوي للتآكل والقلويات والمواد الكيميائية العدوانية بعد المراجعة | خدمة عزل المواد الكيميائية ومعالجة المياه وعزل المرافق المتوافقة |
| مخاطر الاختيار | يجب مراجعة سلامة البطانة والنفاذية والفراغ ودرجة الحرارة | يجب مراجعة مادة الجسم وتوافق المقعد |
| متطلبات الاقتباس | تأكد من الوسط والتركيز ومواد البطانة وسمك البطانة ودرجة الحرارة | تأكد من مادة المقعد ومواد الجسم والوصلة النهائية ومعدل الضغط |
بالنسبة للتطبيقات التي تكون فيها مقاعد PTFE كافية وتكون مادة الجسم متوافقة مع الوسط، قم بمراجعة موقعنا PTFE يجلس صمام الكرة. للحصول على خيارات أوسع للصمامات الكروية، قم بزيارة فئة صمام الكرة.
اختيار مواد البطانة
مادة البطانة هي الحاجز الرئيسي المقاوم للتآكل في الصمام الكروي المبطن بـ PTFE. يجب أن يعتمد الاختيار على التوافق الكيميائي والتركيز ودرجة الحرارة والضغط وميل التخلل وحالة الفراغ ودورة الخدمة.
| مادة البطانة | الاعتبار النموذجي |
|---|---|
| بتف | بطانة الفلوروبوليمر الشائعة للعديد من الخدمات الكيميائية المسببة للتآكل بعد مراجعة التوافق |
| محطة إثراء الوقود | غالبًا ما يتم أخذها في الاعتبار عند الحاجة إلى بطانة فلورو بوليمر قابلة للمعالجة |
| PFA | غالبًا ما يتم اعتبارها من أجل الخدمة الكيميائية المطلوبة حيث تكون سلامة البطانة أعلى مطلوبة |
| تعديل PTFE | يمكن اختياره لتحسين الأداء في ظروف خدمة محددة |
التطبيقات النموذجية
- خطوط أنابيب المعالجة الكيميائية
- خطوط نقل الأحماض والقلويات بعد مراجعة توافق المواد
- أنظمة جرعات الكلور والقلويات والمواد الكيميائية
- خطوط التخليل والطلاء ومعالجة الأسطح
- نقل المذيبات والسوائل المسببة للتآكل
- خطوط مرافق العمليات الصيدلانية والكيميائية الدقيقة بعد مراجعة المواصفات
- مياه الصرف الصحي المسببة للتآكل وأنظمة التحييد
- أنظمة حقن أو تخزين المواد الكيميائية المثبتة على الانزلاق
للحصول على إرشادات أوسع حول اختيار الصمام الكيميائي، راجع الصمامات الصناعية للمعالجة الكيميائية. لاختيار خطوط الأنابيب الحمضية والقلوية، انظر صمامات مقاومة للتآكل لخطوط أنابيب الأحماض والقلويات.
حدود التطبيق
- لا يُنصح باستخدامه مع الملاط الكاشط الذي يحتوي على مواد صلبة صلبة ما لم تتم مراجعة هيكل البطانة والصمام بشكل خاص.
- غير مناسب لخدمة البخار ذو درجة الحرارة العالية ما لم تتم الموافقة على تصميم الصمام المبطن المحدد لهذه الحالة.
- تتطلب خدمة الفراغ العالي مراجعة خاصة لالتصاق البطانة ودعمها ومخاطر التشوه.
- قد تتطلب المواد الكيميائية المتغلغلة مواد تبطين خاصة أو سمكًا أو مراجعة للبناء.
- قد تؤثر الوسائط المتبلورة على دوران الكرة وأداء الختم.
- قد يؤدي الاختناق المستمر إلى إتلاف البطانة أو المقعد، ولا يوصى به للتصميمات القياسية التي يتم تشغيلها وإيقافها.
- قد يؤثر التدوير الحراري على إجهاد البطانة واستقرار الأبعاد.
- لا تدعي المقاومة الكيميائية العالمية دون التحقق من التركيز المتوسط ودرجة الحرارة.
التفتيش والتوثيق
| التفتيش / الوثيقة | الغرض |
|---|---|
| شهادة اختبار المواد | يؤكد الجسم والشفة والمواد التي تحتوي على الضغط عند الحاجة. |
| فحص البطانة | التحقق من استمرارية البطانة والعيوب السطحية وحواف البطانة ومخاطر المعادن المكشوفة. |
| التفتيش الأبعاد | يتحقق من التوصيل النهائي والطول وجهاً لوجه وحفر الحافة ووضع علامات على الصمام. |
| اختبار الشرارة / اختبار العطلة | التحقق من سلامة البطانة حيثما تقتضي مواصفات المشروع. |
| اختبار ضغط القشرة | يتحقق من سلامة الجسم المحتوي على الضغط في ظل ظروف الاختبار المتفق عليها. |
| اختبار تسرب المقعد | التحقق من أداء الإغلاق وفقًا لمتطلبات الفحص المتفق عليها. |
| التشغيل/اختبار عزم الدوران | التحقق من دوران الكرة وعزم دوران التشغيل وملاءمة المحرك. |
| كتاب البيانات النهائية | يجمع الرسومات والشهادات وسجلات التفتيش وتقارير اختبار الضغط ومستندات التعبئة. |
يجب أن تحمي عبوات التصدير وجوه الحافة وحواف البطانة وأسطح منافذ الكرة ومنطقة تعبئة الجذع وواجهة المشغل وأسطح التوصيل الآلية. يمكن تعبئة الصمامات بأغطية شفة، وتغليف مقاوم للرطوبة، وفصل الرغوة، وحالات من الخشب الرقائقي المقوى وفقًا للحجم وطريقة الشحن.
المعلومات المطلوبة لاختيار الصمام
- حجم الصمام وكميته
- اسم الوسيط وتركيزه وتركيبه الكيميائي
- درجة حرارة التشغيل ودرجة حرارة التصميم
- ضغط التشغيل والضغط التصميمي
- مادة البطانة المطلوبة: PTFE، FEP، PFA أو غيرها من البوليمرات الفلورية
- سمك البطانة المطلوبة أو متطلبات فحص البطانة إذا تم تحديدها
- محتوى المواد الصلبة، خطر التبلور أو خطر التخلل
- حالة الفراغ أو حالة الضغط السلبي إن أمكن
- معيار الاتصال ومتطلبات وجها لوجه
- متطلبات التشغيل اليدوية أو الهوائية أو الكهربائية
- متطلبات الاختبار والتوثيق والتفتيش من طرف ثالث
الأسئلة الشائعة
ما هو الصمام الكروي المبطن PTFE المستخدم؟
يتم استخدام الصمام الكروي المبطن بـ PTFE للعزل على نحو متقطع في خطوط الأنابيب الكيميائية المسببة للتآكل حيث يجب حماية الجسم المعدني من سوائل العملية العدوانية.
هل الصمام الكروي المبطن بـ PTFE هو نفس الصمام الكروي المثبت PTFE؟
لا. يحتوي الصمام الكروي المبطن بـ PTFE على بطانة فلورو بوليمر على أسطح الجسم الداخلية المبللة. يستخدم الصمام الكروي PTFE بشكل أساسي PTFE كمقعد أو مادة مانعة للتسرب حول الكرة.
ما هي مواد البطانة التي يمكن استخدامها؟
يمكن اختيار PTFE أو FEP أو PFA أو غيرها من مواد بطانة الفلوروبوليمر وفقًا للوسط والتركيز ودرجة الحرارة والضغط ومخاطر النفاذ ومواصفات المشروع.
هل تستطيع الصمامات الكروية المبطنة بـ PTFE التعامل مع جميع المواد الكيميائية؟
لا. يجب التحقق من التوافق الكيميائي وفقًا للنوع الكيميائي والتركيز ودرجة الحرارة والضغط وحالة الخدمة. لا ينبغي وصف أي صمام مبطن بأنه مقاوم عالميًا لجميع المواد الكيميائية.
هل يمكن استخدام صمام كروي مبطن بـ PTFE للاختناق؟
يتم استخدام الصمامات الكروية المبطنة بـ PTFE بشكل أساسي للعزل على نحو متقطع. قد يؤدي الاختناق المستمر إلى إتلاف البطانة أو المقعد، لذا يجب مراجعة صمام التحكم أو صمام المنفذ V لتنظيم الخدمة.
