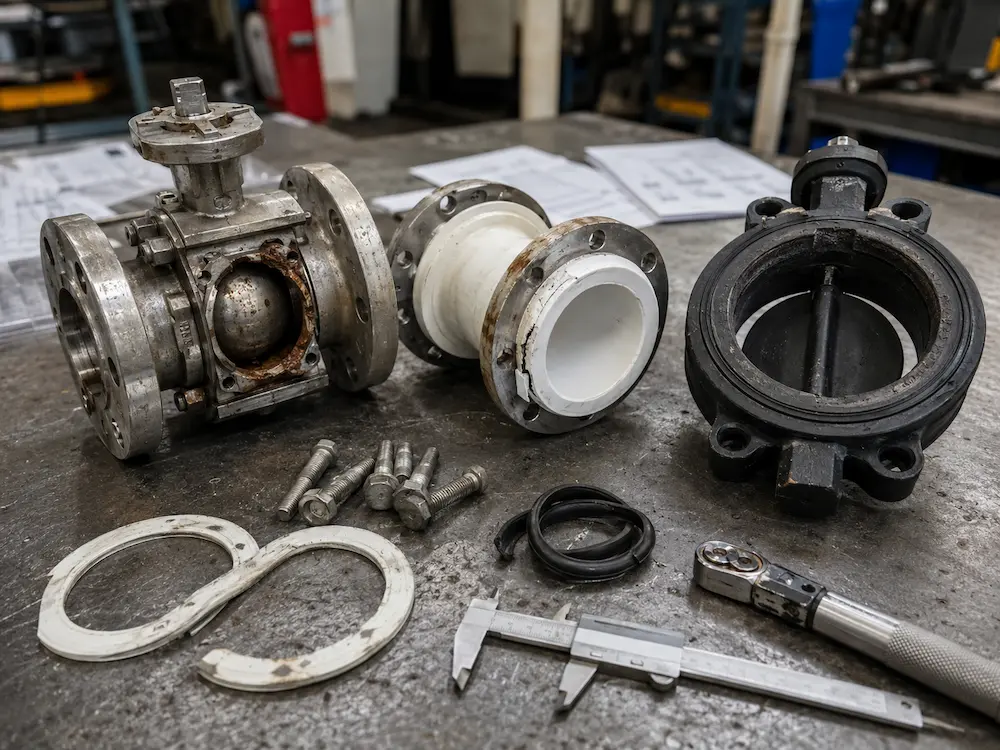

Falhas comuns de válvulas em tubulações químicas raramente são causados por um simples fator. Em muitos sistemas de processamento químico, os problemas das válvulas decorrem de uma combinação de meios corrosivos, seleção errada de material, revestimento inadequado, baixa compatibilidade de vedação, sólidos abrasivos, cristalização, mudança de temperatura, instalação incorreta e manutenção insuficiente.
Para compradores industriais, engenheiros de fábrica, empreiteiros de EPC, distribuidores e equipes de manutenção, a falha da válvula não é apenas um problema de reparo. Isso pode causar vazamento de produtos químicos, paralisação da produção, risco à segurança, exposição ambiental, danos ao atuador, contaminação da tubulação e custo de substituição não planejado. Uma válvula de baixo custo pode se tornar cara se falhar precocemente em um serviço químico corrosivo ou abrasivo.
Este artigo explica as falhas mais comuns de válvulas em tubulações químicas, como identificar suas causas raízes e como evitá-las durante a seleção, instalação, operação e manutenção da válvula. Para uma visão geral mais ampla da seleção de válvulas químicas, comece com nosso guia principal sobre válvulas industriais para processamento químico.
Por que as válvulas de dutos químicos falham mais facilmente do que as válvulas utilitárias
As tubulações químicas são mais exigentes do que as linhas comuns de água, ar ou serviços públicos. Uma válvula em serviço químico pode ser exposta a ácidos, álcalis, solventes, meios oxidantes, lama, produtos químicos de águas residuais, fluidos cristalizados, alta temperatura, flutuação de pressão ou atmosfera ambiente corrosiva.
Estas condições podem atacar diferentes partes da válvula ao mesmo tempo:
- O corpo da válvula pode corroer ou perder espessura de parede.
- A esfera, disco, tampão ou guarnição podem sofrer ataque químico.
- A sede pode deformar-se, inchar, desgastar-se ou perder a força de vedação.
- O empanque da haste pode degradar-se e criar fugas externas.
- O revestimento pode rachar, formar bolhas, delaminar ou desgastar.
- O atuador poderá falhar se o torque da válvula aumentar além de sua capacidade.
- A junta do flange pode vazar se a instalação ou a seleção do material for inadequada.
Como as falhas químicas das válvulas geralmente envolvem compatibilidade de materiais e estresse mecânico, a prevenção deve começar antes da compra. O tipo correto de válvula, material, revestimento, vedação, atuador, instalação e planejamento de inspeção fazem parte da prevenção de falhas.
Principais tipos de falhas de válvulas em tubulações químicas
| Tipo de falha | Sintomas comuns | Provável causa raiz | Direção de Prevenção |
|---|---|---|---|
| Falha por Corrosão | Ferrugem, corrosão, afinamento do corpo, vazamento, superfície interna áspera | Corpo ou material de acabamento incorreto, revestimento danificado, meios agressivos | Selecione materiais, revestimentos e designs resistentes à corrosão compatíveis |
| Vazamento Interno | A válvula não consegue interromper totalmente o fluxo | Danos na sede, partículas, corrosão, deformação, tipo de válvula errado | Escolha o material da sede e o design da válvula adequados |
| Vazamento Externo | Vazamento pela haste, junta do corpo, flange ou área de gaxeta | Falha na gaxeta, danos na gaxeta, aparafusamento inadequado, ataque químico | Use embalagens e juntas compatíveis e práticas de instalação corretas |
| Danos no revestimento | Bolhas, rachaduras, descamação, metal exposto, corrosão anormal | Material de revestimento incorreto, abrasão, temperatura, vácuo, baixa qualidade do revestimento | Combine o revestimento com o conteúdo químico, de pressão, de temperatura e de sólidos |
| Falha na vedação e sede | Inchaço, rachaduras, endurecimento, aumento de torque, vazamento | Elastômero incompatível ou material macio | Confirme a compatibilidade com PTFE, EPDM, FKM, NBR ou borracha |
| Erosão e Abrasão | Assentos desgastados, revestimento danificado, caminho de fluxo irregular, vazamento | Pasta, partículas, alta velocidade, cavidade de válvula inadequada | Selecione revestimento resistente ao desgaste ou projeto de válvula de polpa adequado |
| Bloqueio ou Cristalização | Válvula presa, fluxo reduzido, torque alto, operação incompleta | Meios de cristalização, depósitos, zonas mortas, lavagem deficiente | Escolha o projeto de válvula e a estratégia de lavagem adequados |
| Falha do atuador | A válvula para no meio do caminho, não consegue abrir ou fechar, sobrecarga do motor | Atuador subdimensionado, tensão errada, entrada de água, alto torque da válvula | Aplique margem de torque e selecione a proteção adequada do atuador |

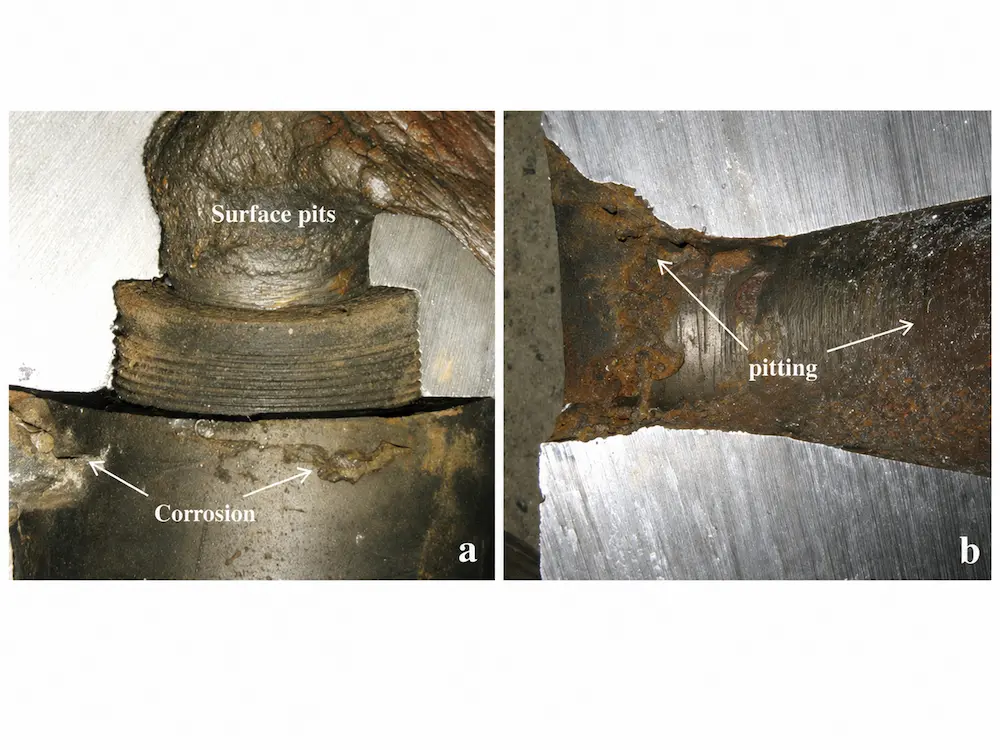

1. Falha por corrosão
A corrosão é uma das falhas de válvula mais comuns e graves em tubulações químicas. Pode afetar o corpo, o acabamento, a haste, a esfera, o disco, a área da sede, os parafusos ou as superfícies do flange. Em alguns casos, a corrosão é visível do exterior. Em outros casos, a corrosão interna só é descoberta após vazamento, alto torque ou falha no teste de pressão.
Causas comuns de corrosão em válvulas
- Usando aço carbono ou aço inoxidável padrão em meios incompatíveis
- Selecionando o tipo errado de aço inoxidável para serviços ricos em cloreto
- Usando um revestimento inadequado para o meio químico
- Danos ao PTFE, borracha ou outro revestimento protetor
- Ataque químico acelerado por alta temperatura
- Drenagem deficiente causando acúmulo de produtos químicos em zonas mortas
- Atmosfera corrosiva externa atacando componentes expostos
Os compradores que precisam de uma estrutura de seleção de materiais mais profunda podem ler nosso guia em materiais de válvula anticorrosiva para processamento químico. Para práticas gerais de prevenção, este artigo sobre prevenção de corrosão de válvula também fornece informações úteis.
Como prevenir falhas por corrosão
A prevenção da corrosão começa com dados precisos das condições de trabalho. Os compradores devem fornecer o nome químico, concentração, temperatura, pressão, condição de fluxo e processo de limpeza antes de selecionar o material da válvula. Aço inoxidável, revestimento de PTFE, revestimento de borracha, titânio, aço inoxidável duplex, ligas de níquel ou outros materiais podem ser adequados dependendo do serviço.
Para aplicações ricas em cloreto, água do mar, oxidantes ou corrosivas severas, opções especiais, como válvula de esfera de titânio pode ser avaliado quando o aço inoxidável padrão não é suficiente.

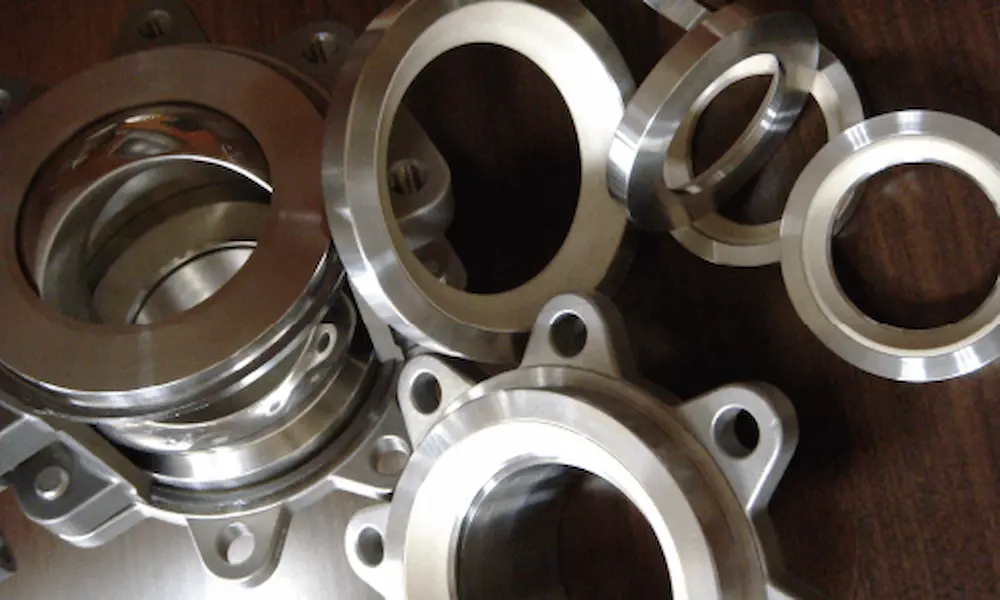

2. Vazamento Interno
Vazamento interno significa que a válvula não pode interromper totalmente o fluxo, mesmo quando está na posição fechada. Isso é comum em válvulas esfera, válvulas borboleta, válvulas gaveta, válvulas globo, válvulas macho e válvulas de retenção quando a superfície de vedação está danificada ou contaminada.
Causas comuns de vazamento interno
- Danos na sede devido a partículas ou meios abrasivos
- Inchaço suave da sede devido a incompatibilidade química
- Corrosão na esfera, disco, plugue ou superfície da sede
- Válvula não totalmente fechada devido a alto torque ou falha do atuador
- Deformação térmica sob alta temperatura
- Tipo de válvula incorreto usado para estrangulamento ou lama
- Partículas sólidas presas na superfície de vedação
Em fábricas de produtos químicos, vazamentos internos podem causar mistura de produtos, refluxo, erro de dosagem, contaminação ou problemas de segurança. É por isso que o material da sede e da vedação são tão importantes quanto o material do corpo da válvula.
Como prevenir vazamento interno
Para reduzir vazamentos internos, os compradores devem confirmar os requisitos de fechamento, material da sede, tipo de válvula, limpeza do meio, conteúdo de sólidos e temperatura operacional. As sedes de PTFE podem ser adequadas para muitos serviços químicos corrosivos limpos, enquanto as sedes de borracha ou elastômero devem ser adequadas ao produto químico e à temperatura. Para lama abrasiva, uma válvula projetada para resistência ao desgaste pode ser mais adequada do que uma válvula de esfera padrão de sede macia.
3. Vazamento Externo
O vazamento externo é uma das falhas de maior risco em tubulações de produtos químicos porque meios corrosivos, tóxicos, inflamáveis ou perigosos podem escapar para o ambiente de trabalho. O vazamento pode ocorrer na haste, na gaxeta, na junta do corpo, na gaxeta do flange, no bujão de drenagem ou na interface de montagem do atuador.
Pontos comuns de vazamento externo
- Área de embalagem de caule
- Junta corpo-cobertura
- Conexão de junta de flange
- Conexões rosqueadas
- Face revestida do flange da válvula
- Área de fixação do diafragma
- Defeitos de fundição ou solda do corpo da válvula
Por que ocorre vazamento na haste
O vazamento da haste geralmente é causado por degradação da gaxeta, material de gaxeta incorreto, ajuste insuficiente da gaxeta, corrosão da haste, operação frequente, ciclo térmico ou ataque químico. Em serviços corrosivos, mesmo pequenos vazamentos podem se tornar graves porque o meio vazado pode atacar as peças metálicas circundantes e piorar com o tempo.
Como prevenir vazamento externo
Os compradores devem confirmar o material da embalagem, o material da junta, o método de aparafusamento, o padrão do flange, o torque de instalação e a compatibilidade química. Para serviços químicos de alto risco, válvulas de diafragma ou projetos com vedação por fole podem ser considerados quando aplicável. Para válvulas revestidas, o revestimento da face do flange deve ser protegido durante a instalação para evitar danos que possam levar a vazamentos.

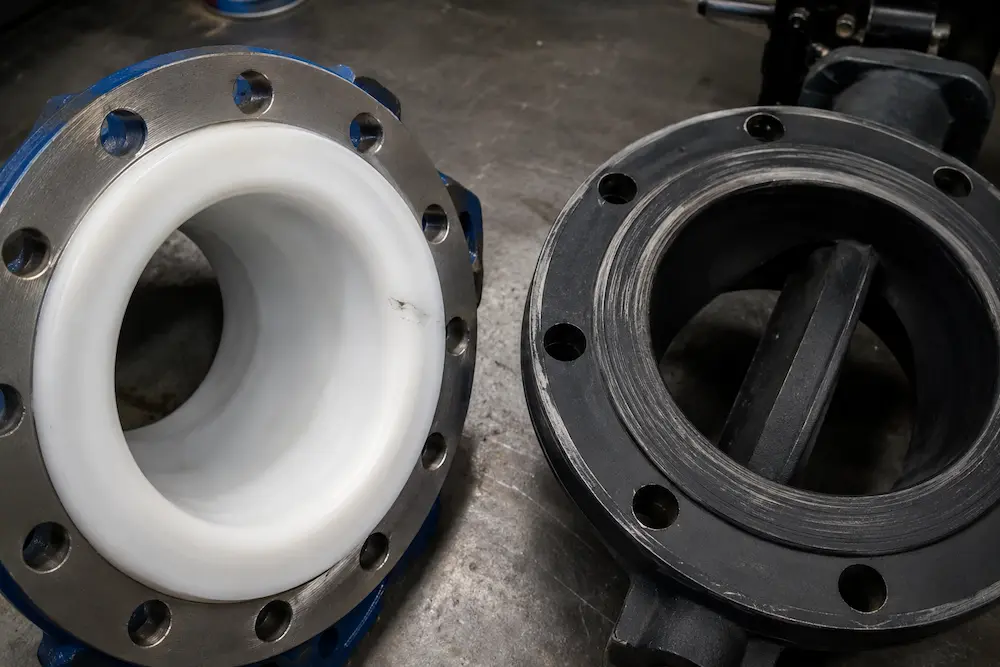

4. Danos no revestimento em válvulas revestidas de PTFE e borracha
As válvulas revestidas são amplamente utilizadas em tubulações químicas corrosivas porque o revestimento protege o corpo metálico do meio do processo. No entanto, a falha do revestimento pode ser grave porque, uma vez danificado, o corpo metálico pode ficar exposto a ataques químicos.
Tipos comuns de danos no revestimento
- Rachadura
- Bolhas
- Delaminação
- Danos por furo
- Arranhões mecânicos
- Desgaste por abrasão
- Danos no revestimento da face do flange
- Deformação relacionada ao vácuo
O revestimento de PTFE e o revestimento de borracha falham de maneiras diferentes. O PTFE pode ser selecionado para ampla resistência química, enquanto o revestimento de borracha pode ser selecionado para lama e abrasão. Os compradores que comparam esses sistemas de revestimento podem consultar nosso guia sobre Válvula revestida com PTFE vs válvula revestida com borracha.
Causas de falha no revestimento de PTFE
As válvulas revestidas com PTFE podem falhar se a qualidade do revestimento for ruim, se o serviço exceder os limites de temperatura ou pressão, se as condições de vácuo não forem consideradas, se o meio causar risco de permeação ou se partículas abrasivas danificarem a superfície do revestimento. O PTFE é quimicamente resistente em muitos serviços, mas não está imune a danos mecânicos.
Para aplicações de válvulas esféricas que exigem sede em PTFE e vedação resistente a produtos químicos, os compradores também podem avaliar um Válvula de esfera PTFE dependendo do meio, pressão, temperatura e estrutura da válvula.
Causas de falha no revestimento de borracha
As válvulas revestidas de borracha podem falhar se o composto de borracha for incompatível com o meio, se a temperatura for muito alta, se os solventes atacarem o revestimento ou se a abrasão exceder a capacidade de desgaste do revestimento. A borracha pode ser excelente para aplicações selecionadas de lamas e abrasivos, mas não é adequada para todos os produtos químicos.
Para lama, produtos químicos abrasivos, tratamento de água e aplicações corrosivas selecionadas, os compradores podem comparar válvulas revestidas de borracha quando proteção contra corrosão e resistência ao desgaste são necessárias.
5. Falha na sede e na vedação
Muitas falhas químicas de válvulas começam com sedes, vedações, anéis de vedação, diafragmas ou materiais de vedação. Estas peças macias podem ser pequenas em comparação com o corpo da válvula, mas muitas vezes determinam o desempenho da vedação e a vida útil.
Sinais comuns de falha na sede e na vedação
- Vazamento interno
- Vazamento externo
- Maior torque operacional
- Selos inchados ou deformados
- Elastômeros rachados ou endurecidos
- Extrusão ou deformação do assento
- Confiabilidade reduzida do atuador
Problemas materiais comuns
Os materiais EPDM, FKM, NBR, PTFE, grafite e borracha têm diferentes faixas de compatibilidade. O EPDM pode funcionar bem em água, alguns ácidos e alguns álcalis, mas geralmente não é adequado para muitos óleos e hidrocarbonetos. O FKM pode ser útil para muitos óleos e produtos químicos selecionados, mas não é universal. O PTFE oferece ampla resistência química em muitos serviços, mas os limites mecânicos e de temperatura ainda são importantes.
Os compradores que usam válvulas borboleta em sistemas de tratamento químico ou de água também podem revisar este artigo em Revestimentos de válvula borboleta EPDM para entender melhor a vedação EPDM e o comportamento do revestimento.
6. Erosão, abrasão e desgaste por lama
Em tubulações de lama e produtos químicos abrasivos, a falha da válvula pode ser causada mais por desgaste mecânico do que por corrosão química. Partículas sólidas podem danificar sedes, arranhar esferas ou discos, corroer revestimentos, desgastar superfícies de vedação e criar caminhos de vazamento.
Aplicativos de alto risco
- Lama de mineração
- Águas residuais químicas com sólidos
- Pasta de dessulfurização
- Processamento de fertilizantes e minerais
- Misturas abrasivas pó-líquido
- Linhas de transferência química de alta velocidade
Como prevenir falhas por abrasão
Os compradores devem confirmar o conteúdo de sólidos, tamanho das partículas, velocidade do fluxo, posição de abertura da válvula e se a válvula será usada para estrangulamento. Válvulas revestidas de borracha, válvulas de diafragma e certos projetos de válvulas para polpa podem ser mais adequadas do que válvulas padrão em serviços abrasivos.
Um erro importante é usar uma válvula padrão projetada para líquidos limpos em uma tubulação de polpa. Mesmo que o material seja quimicamente compatível, a válvula pode falhar por não ser mecanicamente adequada.
7. Bloqueio, Escala e Cristalização
As tubulações químicas podem lidar com meios que cristalizam, incrustam, sedimentam ou formam depósitos. Esses depósitos podem bloquear o caminho do fluxo, impedir o fechamento total, aumentar o torque e danificar sedes ou revestimentos durante a operação.
Causas Comuns
- Cristalização de produtos químicos
- Queda de temperatura dentro do gasoduto
- Zonas mortas dentro das cavidades das válvulas
- Assentamento de lama durante o desligamento
- Lavagem insuficiente
- Operação intermitente
- Orientação incorreta da válvula
Como reduzir o risco de bloqueio
O tipo de válvula e o projeto da tubulação devem reduzir zonas mortas onde os produtos químicos podem se acumular. Conexões niveladas, pontos de drenagem, orientação correta de instalação e operação regular podem ajudar a reduzir falhas relacionadas a depósitos. Para serviços com risco de cristalização conhecido, os compradores devem informar o fornecedor antes da seleção da válvula.
8. Alto torque operacional
O alto torque operacional é um sintoma e um risco de falha. Se o torque aumentar, as válvulas manuais tornam-se difíceis de operar, as caixas de engrenagens podem ser danificadas e os atuadores elétricos ou pneumáticos podem não conseguir mover a válvula.
Causas comuns de alto torque
- Corrosão em peças móveis
- Inchaço ou deformação do assento
- Depósitos e cristalização
- Partículas presas dentro da válvula
- Material do assento errado
- Longos períodos sem operação
- Dimensionamento inadequado do atuador
Como prevenir problemas de alto torque
Os compradores devem solicitar dados de torque da válvula e escolher atuadores com margem de segurança adequada. Em serviços químicos, o torque pode aumentar com o tempo devido a depósitos, corrosão ou alterações na sede. Para válvulas automatizadas, o dimensionamento do atuador deve ser baseado nas condições reais de operação e não apenas no tamanho nominal da válvula.

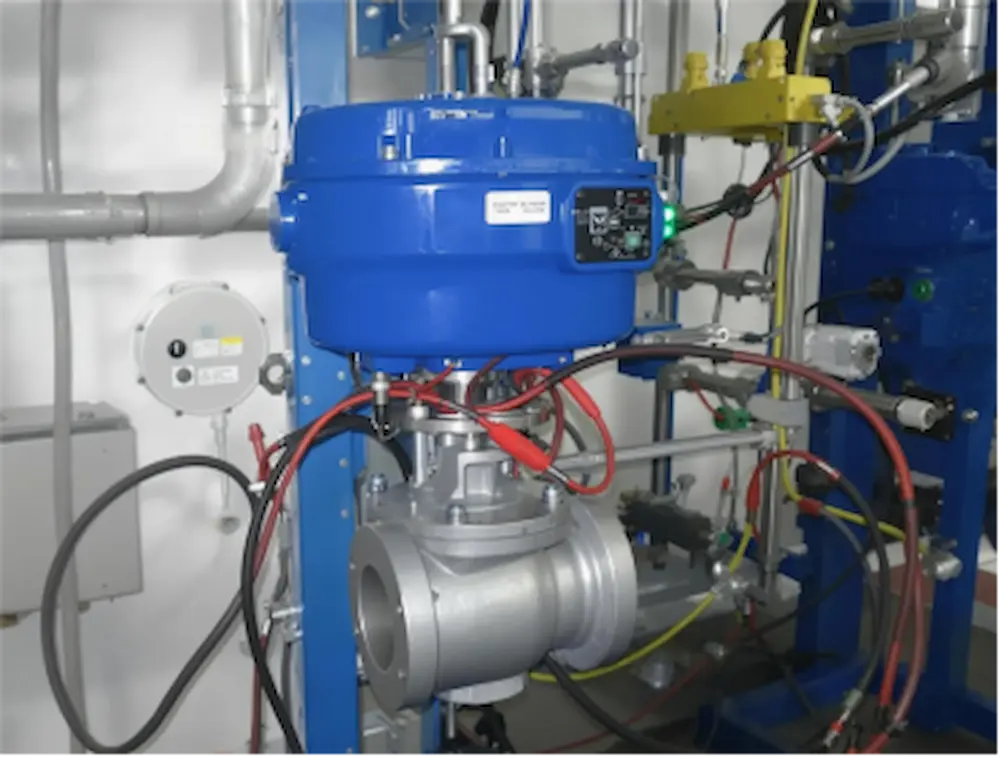

9. Falha do atuador elétrico ou pneumático
A falha do atuador é comum quando o atuador é tratado como um acessório e não como parte do sistema de válvula. Em tubulações químicas, a confiabilidade do atuador depende do torque da válvula, do ambiente, do sinal de controle, do ciclo de trabalho, da exposição à corrosão e da qualidade da instalação.
Causas Comuns de Falha do Atuador
- Torque do atuador subdimensionado
- Tensão ou sinal de controle errado
- Entrada de água na carcaça do atuador elétrico
- Componentes do atuador que atacam vapor corrosivo
- Ciclo excessivo além da classificação de serviço
- Desalinhamento entre o atuador e a haste da válvula
- Aumento do torque da válvula causado por depósitos ou corrosão
Como prevenir falhas no atuador
Os compradores devem confirmar os requisitos de torque, margem de segurança, tensão, sinal de controle, classificação do gabinete, ciclo de trabalho, acionamento manual, sinal de feedback e requisitos de segurança contra falhas. Para fábricas de produtos químicos, a proteção do atuador contra umidade, poeira, lavagem e ar ambiente corrosivo também deve ser revisada.
Diagnóstico de falha por sintoma
| Sintoma observado | Possível causa | O que verificar primeiro |
|---|---|---|
| A válvula vaza quando fechada | Danos na sede, partículas, corrosão, fechamento incompleto | Condição da sede, sólidos do meio, deslocamento do atuador, superfície de vedação |
| Vazamento ao redor da haste | Falha na gaxeta, corrosão da haste, problema na sobreposta | Material de gaxeta, ajuste da sobreposta, superfície da haste |
| A válvula fica difícil de operar | Depósitos, inchaço da sede, corrosão, cristalização | Dados de torque, condição do assento, depósitos internos |
| Revestindo rachaduras ou cascas | Revestimento errado, temperatura, vácuo, abrasão, má aderência | Material de revestimento, limites de serviço, condição da face do flange |
| O atuador para no meio do caminho | Sobrecarga de torque, sinal de controle errado, problema de tensão | Torque da válvula, tamanho do atuador, fiação, fonte de alimentação |
| Vazamento frequente de flange | Junta errada, face do revestimento danificada, aparafusamento irregular | Material da junta, planicidade do flange, sequência de aperto dos parafusos |
Como prevenir falhas nas válvulas antes da compra
O melhor momento para evitar falhas na válvula é antes do pedido da válvula. Os compradores devem fornecer condições de trabalho completas e evitar selecionar apenas pelo tamanho da válvula, classificação de pressão ou preço.
Informações que os compradores devem fornecer
- Nome químico e composição
- Faixa de concentração
- Temperatura normal e máxima
- Pressão operacional e de projeto
- Tamanho da válvula e tipo de conexão
- Condição de fluxo: líquido limpo, lama, gás, vapor ou fase mista
- Conteúdo de sólidos e tamanho de partícula
- Nível de desligamento necessário
- Operação manual, elétrica ou pneumática
- Frequência de operação
- Processo de limpeza e lavagem
- Ambiente interno, externo, corrosivo ou perigoso
- Documentos necessários e relatórios de teste
Para sistemas ácidos e alcalinos, os compradores também podem consultar nosso guia sobre válvulas resistentes à corrosão para tubulações ácidas e alcalinas antes de escolher os materiais e revestimentos das válvulas.
Como evitar falhas nas válvulas durante a instalação
Mesmo uma válvula selecionada corretamente pode falhar precocemente se a instalação for inadequada. As válvulas químicas requerem manuseio cuidadoso, especialmente válvulas revestidas, válvulas de sede macia e válvulas acionadas.
Melhores práticas de instalação
- Proteja o revestimento do flange e as superfícies de vedação antes da instalação
- Use juntas compatíveis e a sequência correta de aperto dos parafusos
- Evite tensão no tubo puxando o corpo da válvula para fora do alinhamento
- Confirme a orientação da válvula e a direção do fluxo
- Verifique a fiação do atuador, a tensão, o sinal e os limites de deslocamento
- Lave a tubulação antes do comissionamento
- Evite danos causados pelo calor da soldagem perto de sedes macias ou válvulas revestidas
- Verifique se a válvula pode abrir e fechar totalmente após a instalação
Para válvulas revestidas, danos na face do flange são uma falha comum relacionada à instalação. O PTFE ou o revestimento de borracha ao redor da face do flange não devem ser arranhados, esmagados ou comprimidos de maneira desigual.
Como evitar falhas nas válvulas durante a operação
As práticas operacionais podem prolongar ou reduzir a vida útil da válvula. Válvulas que raramente são operadas podem ficar rígidas devido a depósitos ou corrosão. Válvulas que funcionam com muita frequência podem desgastar sedes, gaxetas ou atuadores. As válvulas usadas para estrangulamento quando são projetadas apenas para isolamento podem falhar precocemente.
Recomendações de operação e manutenção
- Opere as válvulas de reserva periodicamente para evitar emperramento
- Inspecione a vedação da haste e as conexões do flange regularmente
- Monitore alarmes de torque do atuador ou problemas de deslocamento
- Lave tubulações onde há probabilidade de cristalização ou depósitos
- Verifique a condição do revestimento durante a inspeção de desligamento
- Substitua vedações e sedes antes de falhas em sistemas críticos
- Registre sintomas de falha e condições de trabalho para análise de causa raiz
Controle de Qualidade e Documentação a Solicitar
Para projetos de dutos químicos B2B, a documentação ajuda a reduzir o risco de falhas. Os compradores não devem confiar apenas em fotos de produtos ou orçamentos curtos. Documentos úteis incluem:
- Certificado de material
- Relatório de teste de pressão
- Relatório de teste de vazamento de assento
- Informações de inspeção de revestimento
- Desenho dimensional
- Folha de dados do atuador e diagrama de fiação
- Dados de torque da válvula, quando aplicável
- Manual de instalação e manutenção
- Informações de embalagem e marcação
Quando os fornecedores podem fornecer suporte técnico completo, é mais provável que os compradores evitem materiais incompatíveis, estruturas de válvula inadequadas e seleção inadequada de atuadores.
Recomendações finais para compradores B2B
A maioria das falhas de válvulas de tubulações químicas são evitáveis. Corrosão, vazamento, danos no revestimento, falha na sede, bloqueio, alto torque e problemas no atuador geralmente ocorrem quando o projeto da válvula não corresponde à condição real de trabalho.
A melhor estratégia de prevenção é tratar a válvula como um sistema completo. Os compradores devem revisar o material do corpo, material de acabamento, forro, sede, vedação, embalagem, atuador, método de instalação, frequência de operação, processo de limpeza e documentação em conjunto.
Se sua tubulação química estiver apresentando vazamento, corrosão, danos no revestimento, alto torque ou falha prematura da válvula, Válvula Vcore pode ajudar a revisar suas condições de trabalho e recomendar uma configuração prática de válvula. Os compradores também podem navegar em nosso gama de produtos de válvulas industriais para comparar válvulas de esfera, válvulas borboleta, válvulas de retenção, válvulas revestidas, válvulas de aço inoxidável e soluções de válvulas automatizadas para sistemas de processamento químico.
Para o fornecimento industrial, a pergunta certa não é apenas “Qual válvula falhou?” A melhor pergunta é: “Por que esta válvula falhou e como a próxima válvula pode ser selecionada para evitar o mesmo problema?”
Perguntas frequentes
1. Quais são as falhas de válvula mais comuns em tubulações químicas?
As falhas mais comuns de válvulas em tubulações químicas incluem corrosão, vazamento interno, vazamento externo, danos ao revestimento, falha na sede e na vedação, erosão, abrasão, bloqueio, cristalização, alto torque operacional e falha do atuador.
2. Por que as válvulas químicas vazam?
As válvulas químicas podem vazar devido a danos na sede, incompatibilidade da vedação, falha na gaxeta da haste, corrosão, revestimento danificado, problemas na junta do flange, partículas na superfície de vedação ou fechamento incompleto da válvula causado por alto torque ou problemas no atuador.
3. Como evitar a falha por corrosão da válvula?
A falha por corrosão da válvula pode ser evitada selecionando materiais, revestimentos, sedes, vedações e gaxetas que correspondam ao meio químico, concentração, temperatura, pressão e condição de fluxo. Os compradores também devem considerar produtos químicos de limpeza, ambiente externo e risco de manutenção a longo prazo.
4. Por que as válvulas revestidas falham em serviços químicos?
As válvulas revestidas podem falhar devido ao material de revestimento incorreto, baixa qualidade do revestimento, abrasão, alta temperatura, condições de vácuo, permeação, danos na face do flange ou estresse mecânico. O revestimento de PTFE e o revestimento de borracha devem ser selecionados de acordo com a compatibilidade química e as condições mecânicas de serviço.
5. Como evitar a falha do atuador em tubulações químicas?
A falha do atuador pode ser reduzida confirmando o torque da válvula, aplicando uma margem de segurança de torque adequada, combinando tensão e sinal de controle, selecionando a proteção correta do invólucro, verificando o ciclo de trabalho e considerando corrosão, depósitos ou dilatação da sede que podem aumentar o torque da válvula ao longo do tempo.
