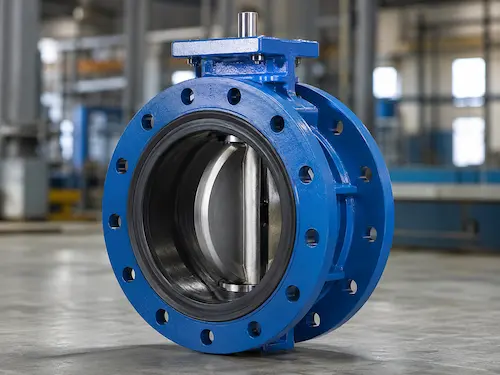

نظرة عامة على المنتج
| اسم المنتج | صمام الفراشة المبطن EPDM لمعالجة المياه |
|---|---|
| نوع الصمام | صمام فراشة مبطن بالمطاط متحد المركز |
| مادة البطانة/المقعد | بطانة مطاطية EPDM / مقعد مرن EPDM |
| مادة الجسم | حديد الدكتايل، الحديد الزهر، الفولاذ الكربوني أو الفولاذ المقاوم للصدأ |
| مادة القرص | القرص المطلي بحديد الدكتايل، القرص الفولاذي المقاوم للصدأ، القرص المطلي بالنايلون أو القرص المبطن بالمطاط |
| نوع الاتصال | رقاقة، العروة، القسم U أو نوع ذو حواف مزدوجة |
| تصنيف الضغط المشترك | PN10، PN16، الفئة 125، الفئة 150 أو تصنيف خاص بالمشروع |
| العملية | رافعة، علبة التروس الدودية، المحرك الهوائي أو المحرك الكهربائي |
| الوسائط المناسبة | المياه النظيفة ومياه الصرف الصحي ومياه التبريد ومياه المرافق ومياه البحر والمواد الكيميائية الخفيفة لمعالجة المياه |

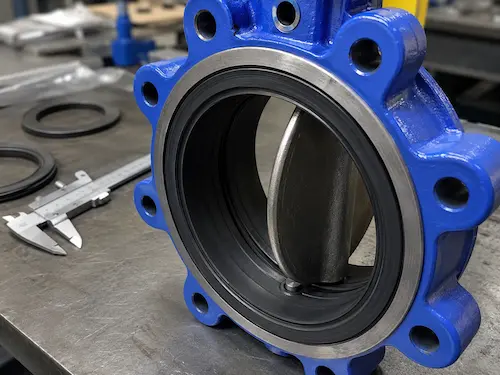

هيكل البطانة والختم EPDM
تعتبر بطانة EPDM واحدة من أهم أجزاء صمام الفراشة هذا. إنه يعمل كعنصر الختم وطبقة الحماية الداخلية. عندما يغلق قرص الصمام، تضغط حافة القرص على بطانة EPDM لتشكيل ختم مرن.
بالنسبة لتطبيقات معالجة المياه، يتم اختيار EPDM بشكل شائع لأنه يتمتع بتوافق جيد مع العديد من الوسائط المائية، بما في ذلك المياه النظيفة ومياه الصرف الصحي ومياه التبريد وبيئات خطوط الأنابيب الخارجية. كما أنه يوفر مقاومة جيدة للأوزون والعوامل الجوية، وهو أمر مفيد لمنشآت معالجة المياه فوق الأرض.
لا ينبغي اختيار EPDM بشكل أعمى لكل وسيلة. لا يُنصح عمومًا باستخدامه مع الزيت أو الوقود أو الزيوت المعدنية أو المذيبات القوية أو الوسائط الكيميائية شديدة العدوانية. إذا كان خط الأنابيب يحتوي على إضافات كيميائية، فيجب التأكد من التركيز الفعلي ودرجة الحرارة وحالة التشغيل قبل اختيار المواد.
الميزات الهيكلية الرئيسية
متحدة المركز صمام الفراشة التصميم
يستخدم هذا المنتج عادةً هيكل صمام فراشة متحد المركز. تتم محاذاة خط مركز الجذع وخط مركز القرص وخط مركز الأنبوب. يستخدم هذا التصميم على نطاق واسع في خطوط أنابيب معالجة المياه لأنه بسيط ومدمج ومناسب لخدمة الختم الناعم.
ختم المقعد المرن
توفر بطانة EPDM اتصالًا مرنًا للغلق حول قرص الصمام. هذا الهيكل مناسب للإغلاق والتحكم العام في التدفق في الأنظمة المعتمدة على الماء. بالنسبة للتطبيقات التي تتطلب اختناقًا متكررًا، يجب مراجعة اختيار المشغل والتحكم في موضع الفتح وفقًا لتصميم النظام.
البعد المضغوط وجها لوجه
بالمقارنة مع صمامات البوابة والصمامات الكروية، فإن صمامات الفراشة لها بُعد أقصر وجهاً لوجه. وهذا يجعلها مناسبة لغرف المضخات، وألواح الترشيح، وتخطيطات خطوط الأنابيب المدمجة والأنظمة التي تكون فيها مساحة التركيب محدودة.
أنواع اتصال متعددة
يمكن توفير الصمام كنوع الرقاقة أو نوع العروة أو نوع القسم U أو النوع ذو الحواف المزدوجة. نوع الرقاقة مدمج واقتصادي. يسمح نوع العروة بإجراء صيانة أسهل على جانب خط الأنابيب في بعض التركيبات. غالبًا ما يتم استخدام النوع ذو الحواف المزدوجة للأحجام الأكبر أو ترتيبات خطوط الأنابيب الأكثر صلابة.
خيارات المواد
يجب أن يعتمد اختيار المواد على الوسط والضغط ودرجة الحرارة ومخاطر التآكل وبيئة التثبيت ومعايير المشروع. بالنسبة لأنظمة معالجة المياه العادية، يعتبر الجسم الحديدي المرن مع طلاء الإيبوكسي وبطانة EPDM تكوينًا شائعًا. بالنسبة لمياه البحر أو المياه الغنية بالكلوريد، يجب مراجعة مادة القرص والعمود بعناية أكبر.
| مكون | الخيارات المشتركة | ملاحظة الاختيار |
|---|---|---|
| الجسم | حديد الدكتايل، الحديد الزهر، الفولاذ الكربوني، الفولاذ المقاوم للصدأ | يشيع استخدام حديد الدكتايل المطلي بطبقة إيبوكسي في خدمة معالجة المياه. |
| بطانة / مقعد | EPDM، NBR، PTFE، FKM | EPDM مناسب للعديد من الوسائط المائية؛ يجب اختيار مواد أخرى للخدمة النفطية أو المذيبات أو المواد الكيميائية العدوانية. |
| القرص | حديد الدكتايل المطلي، الفولاذ المقاوم للصدأ 304، الفولاذ المقاوم للصدأ 316، قرص مطلي بالنايلون، قرص مبطن بالمطاط | يوصى باستخدام الفولاذ المقاوم للصدأ أو القرص المطلي عندما تكون مقاومة التآكل مهمة. |
| رمح | الفولاذ المقاوم للصدأ 410، 420، 304، 316 أو الفولاذ المقاوم للصدأ على الوجهين | يجب أن تتوافق مادة العمود مع حالة التآكل وبيئة التشغيل. |
| طلاء | طلاء إيبوكسي، إيبوكسي مدمج، طلاء مضاد للتآكل | يساعد الطلاء على حماية جسم الصمام في بيئات معالجة المياه الرطبة أو الخارجية. |
المواصفات الفنية
| البند المواصفات | الخيارات المتاحة / النموذجية |
|---|---|
| نوع المنتج | صمام فراشة متحدة المركز مبطن بـ EPDM |
| الحجم الاسمي | DN50–DN1200 / 2″–48″، تتوفر أحجام أكبر عند الطلب |
| تصنيف الضغط | PN10، PN16، الفئة 125، الفئة 150 أو تصنيف الضغط الخاص بالمشروع |
| نوع الاتصال | رقاقة، العروة، القسم U أو ذات حواف مزدوجة |
| مادة الجسم | حديد الدكتايل، الحديد الزهر، الفولاذ الكربوني أو الفولاذ المقاوم للصدأ |
| مادة البطانة/المقعد | إبدم. NBR، PTFE، FKM أو غيرها من المواد المتاحة وفقا لحالة الوسائط |
| مادة القرص | القرص المطلي بحديد الدكتايل، الفولاذ المقاوم للصدأ 304، الفولاذ المقاوم للصدأ 316، القرص المطلي بالنايلون أو القرص المبطن بالمطاط |
| مادة رمح | الفولاذ المقاوم للصدأ 410، 420، 304، 316 أو الفولاذ المقاوم للصدأ على الوجهين |
| نوع العملية | رافعة، علبة التروس الدودية، المحرك الهوائي أو المحرك الكهربائي |
| شفة القياسية | EN 1092، ANSI، JIS، DIN، BS، AS أو الحفر الخاص بالمشروع |
| مرجع وجها لوجه | ISO 5752، EN 558، API 609 أو متطلبات المشروع |
| مرجع التصميم | API 609، EN 593، MSS SP-67 أو المتطلبات الخاصة بالمشروع |
| مرجع الاختبار | API 598، EN 12266 أو متطلبات فحص العميل |
| الوسائط المناسبة | المياه النظيفة ومياه الصرف الصحي ومياه التبريد ومياه المرافق ومياه البحر والمواد الكيميائية الخفيفة لمعالجة المياه |
| لا ينصح به ل | الزيت أو الوقود أو الزيوت المعدنية أو المذيبات القوية أو الأحماض المركزة أو المواد الكيميائية شديدة العدوانية ما لم تتم مراجعة توافق المواد |
| التوثيق | تقرير اختبار الضغط وشهادة المواد وشهادة المطابقة وصور الفحص وصور التعبئة |

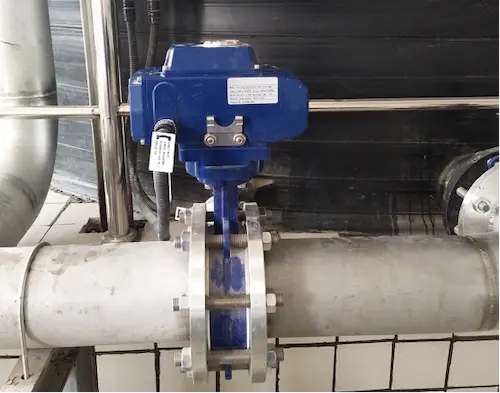

أنظمة معالجة المياه المطبقة
يتم استخدام صمام الفراشة المبطن EPDM بشكل أساسي في أنظمة خطوط الأنابيب ذات الأساس المائي حيث يلزم التركيب المدمج والختم الناعم والحماية من التآكل.
- محطات معالجة المياه البلدية
- محطات معالجة مياه الصرف الصحي
- أنظمة المياه الصناعية المتداولة
- أنابيب مياه التبريد
- أنابيب المياه المرافق
- أنظمة الترشيح والغسيل العكسي
- خطوط مدخل ومخرج محطة الضخ
- خطوط أنابيب مياه البحر أو المياه قليلة الملوحة، اعتمادًا على مادة القرص والعمود
- معدات معالجة المياه المثبتة على الانزلاق
- أنظمة الصرف الصحي وإمدادات المياه العامة
توافق الوسائط والقيود
يعتبر EPDM مناسبًا للعديد من الأنظمة المعتمدة على الماء، لكن الاختيار النهائي للصمام يجب أن يعتمد على ظروف التشغيل الفعلية. قد تحتوي خطوط أنابيب معالجة المياه على الكلور أو الملح أو المواد الصلبة العالقة أو الحمأة أو جرعات المواد الكيميائية أو عوامل التنظيف. يمكن أن تؤثر هذه العوامل على عمر البطانة واختيار مادة القرص وأداء الختم.
| حالة الوسائط | التكوين الموصى به | ملاحظة الاختيار |
|---|---|---|
| المياه النظيفة / المياه المعالجة | بطانة EPDM مع حديد الدكتايل المطلي أو قرص الفولاذ المقاوم للصدأ | التأكد من الموافقة على مياه الشرب إذا تم استخدامها في أنظمة مياه الشرب. |
| مياه الصرف الصحي / مياه الصرف الصحي | بطانة EPDM مع قرص مطلي أو من الفولاذ المقاوم للصدأ | التحقق من محتوى المواد الصلبة وحالة الحمأة وموضع خط الأنابيب. |
| مياه التبريد | بطانة EPDM مع جسم مطلي بالإيبوكسي | تأكيد درجة حرارة العمل والمواد الكيميائية لمعالجة المياه. |
| مياه البحر/ المياه المالحة | بطانة EPDM مصنوعة من الفولاذ المقاوم للصدأ أو قرص مزدوج أو مطلي | تعد مادة القرص والعمود مهمة لمقاومة الكلوريد. |
| الزيت أو الوقود أو الزيوت المعدنية | لا ينصح باستخدام EPDM القياسي | قد تكون هناك حاجة إلى NBR أو أي مطاط صناعي مناسب آخر. |
| المذيبات القوية أو المواد الكيميائية العدوانية | لا ينصح باستخدام EPDM القياسي | يجب مراجعة PTFE أو FKM أو أي مادة أخرى وفقًا للوسيط. |
EPDM vs NBR vs PTFE صمام الفراشة المبطن
| مادة الخطوط الملاحية المنتظمة | الوسائط المناسبة النموذجية | القيد المشترك | الاستخدام النموذجي في اختيار الصمام |
|---|---|---|---|
| إبدم | المياه ومياه الصرف الصحي ومياه التبريد والبخار والتعرض للأوزون والخدمة الخارجية | غير مناسب للزيوت والوقود والزيوت المعدنية والمذيبات القوية | الاختيار الشائع لصمامات فراشة معالجة المياه |
| نبر | النفط والوقود وبعض الوسائط النفطية وخدمة المياه العامة | مقاومة الأوزون والعوامل الجوية أضعف من EPDM | غالبًا ما يتم اختياره حيث تكون مقاومة الزيت مطلوبة |
| بتف | العديد من المواد الكيميائية المسببة للتآكل والأحماض والقلويات والوسائط العدوانية | تكلفة أعلى وخصائص ميكانيكية مختلفة مقارنة بالبطانات المطاطية | تستخدم عندما تكون المقاومة الكيميائية أكثر أهمية من التكلفة |
| FKM | خدمة ارتفاع درجة الحرارة والزيوت وبعض المواد الكيميائية | تكلفة أعلى من EPDM وNBR | يستخدم لظروف كيميائية أو درجات حرارة عالية مختارة |
خيارات الاتصال والتشغيل
نوع الرقاقة
يتم تثبيت صمامات فراشة الويفر بين شفتي خط الأنابيب باستخدام البراغي أو المسامير. هذا النوع مدمج ويشيع استخدامه في أنظمة معالجة المياه ذات مساحة التركيب المحدودة.
نوع العروة
تكون صمامات الفراشة ذات العروة ملولبة أو من خلال فتحات العروة حول جسم الصمام. يتم اختيارها غالبًا عندما يتطلب تخطيط الأنابيب تركيبًا أكثر صلابة أو صيانة أسهل على جانب واحد من خط الأنابيب.
نوع ذو حواف مزدوجة
تحتوي صمامات الفراشة ذات الحواف المزدوجة على حواف متكاملة على كلا الجانبين. يتم استخدامها بشكل شائع لأحجام الصمامات الأكبر وخطوط الأنابيب والأنظمة الموجودة فوق الأرض والتي تتطلب دعمًا أقوى لخطوط الأنابيب.
التشغيل اليدوي والتشغيلي
يمكن تشغيل الصمام بواسطة رافعة، أو علبة تروس دودية، أو مشغل هوائي أو مشغل كهربائي. بالنسبة لأنظمة معالجة المياه الآلية، يجب أن يأخذ اختيار المشغل في الاعتبار حجم الصمام وضغط التشغيل ومتطلبات عزم الدوران وإشارة التحكم وتكرار الدورة وبيئة التثبيت.

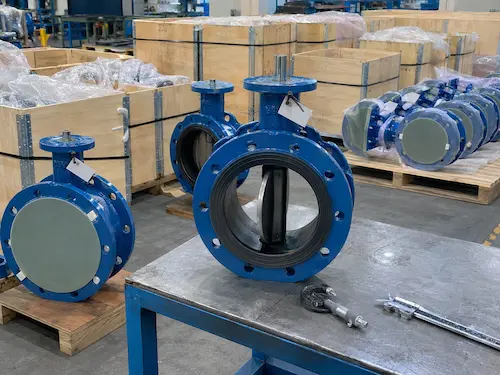

التفتيش والاختبار والتعبئة
بالنسبة لمشاريع صمامات معالجة المياه، يجب أن يركز الفحص والتعبئة على أداء الختم، وحالة الطلاء، وحفر الحافة، وتكوين المشغل، وحماية الصادرات.
| البند التفتيش | الغرض |
|---|---|
| التفتيش البصري | تحقق من طلاء الجسم وحالة البطانة وسطح القرص ولوحة الاسم والمظهر. |
| فحص البعد | تأكد من حجم الصمام، وحفر الشفة، والأبعاد وجهاً لوجه، وواجهة تثبيت المشغل. |
| اختبار القشرة والمقعد | التحقق من مقاومة الضغط وأداء الختم وفقًا لمعايير الاختبار المتفق عليها. |
| اختبار وظيفة المحرك | تحقق من الفتح والإغلاق ومؤشر الموضع وملحقات التحكم للصمامات المشغلة. |
| فحص التعبئة | تأكد من أغطية الحواف الواقية وحالة الصندوق والحماية من الرطوبة وعلامات الشحن. |
يمكن أن تشمل تعبئة الصادرات أغطية شفة واقية، ولفائف فقاعية، وتغليف مقاوم للرطوبة، وحالات من الخشب الرقائقي، وصناديق معززة، وتحميل على منصات نقالة. بالنسبة للصمامات المثبتة على المشغل، يجب حماية المشغل وملحقاته من الصدمات أثناء النقل.
ملاحظات الاختيار قبل الطلب
قبل اختيار صمام الفراشة المبطن بـ EPDM، يجب التأكد من التفاصيل الفنية التالية:
- حجم الصمام وكميته
- ضغط العمل والضغط التصميمي
- درجة حرارة العمل
- خط أنابيب المتوسطة والتركيز الكيميائي
- قيمة الرقم الهيدروجيني ومحتوى المواد الصلبة، إن أمكن
- شفة القياسية ونوع الاتصال
- متطلبات البعد وجها لوجه
- الجسم والقرص والعمود ومواد البطانة
- التشغيل اليدوي أو الهوائي أو الكهربائي
- معايير التفتيش والوثائق المطلوبة
- طريقة التعبئة وجدول التسليم
- متطلبات الموافقة على مياه الشرب، إذا تم استخدامها في أنظمة مياه الشرب
الأسئلة الشائعة
1. هل صمام الفراشة المبطن EPDM مناسب لمعالجة المياه؟
نعم. يعتبر صمام الفراشة المبطن EPDM مناسبًا للعديد من تطبيقات معالجة المياه، بما في ذلك المياه النظيفة ومياه الصرف الصحي ومياه التبريد ومياه المرافق وبعض المواد الكيميائية الخفيفة لمعالجة المياه. لا يزال يتعين فحص الاختيار النهائي وفقًا لتركيبة الوسط والضغط ودرجة الحرارة وقيمة الرقم الهيدروجيني وأي متطلبات اعتماد لخدمة مياه الشرب.
2. ما هي الوسائط المناسبة لـ EPDM؟
يعتبر EPDM مناسبًا بشكل عام للمياه ومياه الصرف الصحي والبخار والتعرض للأوزون والخدمة الخارجية والعديد من الوسائط المائية. لا يُنصح باستخدامه مع الزيت أو الوقود أو الزيوت المعدنية أو المذيبات القوية أو الوسائط الكيميائية شديدة العدوانية. إذا كان خط الأنابيب يحتوي على إضافات كيميائية، فيجب التأكد من التركيز ودرجة حرارة التشغيل قبل اختيار الصمام.
3. ما هو الفرق بين EPDM وNBR لصمامات الفراشة؟
يستخدم EPDM بشكل شائع للمياه ومياه الصرف الصحي ومياه التبريد والتطبيقات الخارجية، في حين يتم اختيار NBR عادةً للنفط والوقود وبعض الوسائط المعتمدة على البترول. بالنسبة لأنظمة معالجة المياه، غالبًا ما يُفضل EPDM بسبب مقاومته للماء ومقاومة الأوزون وملاءمته العامة للخدمة القائمة على الماء.
4. هل يمكن توفير هذا الصمام على شكل رقاقة، أو عروة، أو نوع ذو حواف؟
نعم. يمكن توفير صمام الفراشة المبطن EPDM بنوع الرقاقة، أو نوع العروة، أو النوع ذو القسم U أو النوع ذو الحواف المزدوجة وفقًا لتصميم خط الأنابيب. يجب التأكد من معيار الحافة ومعدل الضغط والأبعاد وجهاً لوجه ومتطلبات التثبيت قبل الإنتاج.
5. ما هي المعلومات التي يجب التأكد منها قبل الطلب؟
قبل الطلب، يوصى بالتأكد من حجم الصمام، تصنيف الضغط، درجة حرارة العمل، الوسط، معيار الشفة، مادة الجسم، مادة القرص، مادة العمود، نوع التشغيل ووثائق الاختبار المطلوبة. بالنسبة للأنظمة الآلية، يجب أيضًا التحقق من نوع المشغل وإشارة التحكم ومتطلبات عزم الدوران ومساحة التثبيت.
