Клапан может пройти окончательное испытание под давлением и по-прежнему прибыть с неразрешенной документацией, проблемами отслеживания или размерами. Целью плана проверок и испытаний клапана является предотвращение этих пробелов путем определения того, что будет проверяться, когда это будет проверяться, кого необходимо уведомить и какие доказательства необходимо сохранить.
Для проектных заказов ITP становится общим контрольным документом для производителя, покупателя, EPC-подрядчика и любого назначенного стороннего инспектора. Оно не заменяет спецификацию покупки или применимые стандарты на клапаны. Вместо этого он сопоставляет эти требования с этапами производства и проверки, чтобы важные проверки не оставались до отгрузки.
В этом руководстве объясняется типичное значение точек удержания, свидетеля, проверки и наблюдения, приводится наглядная матрица ITP клапана и предоставляется покупателям контрольный список для проверки ITP перед производством.
Что такое план проверки и испытаний клапана?
План проверок и испытаний клапанов, обычно сокращенно ITP, представляет собой документ поэтапного контроля качества для конкретного заказа, объема продукции или производственного процесса. Он определяет проверки, испытания и проверки документов, необходимые для демонстрации соответствия подтвержденным требованиям.
Пригодный для использования ITP обычно связывает каждое действие с:
- применимый заказ на поставку, спецификация, утвержденный чертеж, процедура или стандарт;
- определенный критерий приемки;
- производитель, покупатель, третье лицо или другое ответственное лицо;
- назначение задержания, свидетеля, проверки или наблюдения, где это необходимо;
- протокол проверки или испытания, который предоставит объективные доказательства; и
- релиз, утверждение или статус, необходимые перед следующим контролируемым этапом.
ITP должен быть достаточно конкретным, чтобы контролировать заказ. Общая форма с указанием «проверки материала», «испытания под давлением» и «окончательной проверки» без ссылок, критериев приемки, ответственности или записей представляет собой лишь схему контрольного списка, а не полный ITP проекта.
Почему ITP необходимо согласовывать до начала производства
Многие инспекционные мероприятия не могут быть восстановлены после того, как клапан был собран, покрыт покрытием или упакован. Перенос теплового показателя, проверка обработанных поверхностей, проверка перед сваркой или наплавкой, а также участие в испытаниях под давлением — вот примеры контроля, которые могут зависеть от производственной последовательности.
Позднее утверждение ITP создает практические конфликты. Покупатель может запросить точку удержания после завершения соответствующей операции, или производитель может обнаружить, что сторонний свидетель требует уведомления, которое никогда не было включено в график. В этом случае может потребоваться повторное тестирование, разборка или подготовка дублирующего документа.
Поэтому до начала производства стороны должны подтвердить:
- утвержденная редакция ИТП и ее объем;
- значение каждого кода точки, используемого в легенде ИТП;
- какая организация имеет полномочия на разблокировку в каждой точке удержания;
- период уведомления и маршрут связи для пунктов наблюдения и задержания;
- разрешает ли письменный отказ или неявка продолжать работу;
- необходимые записи проверок и формат итогового документа; и
- как будут контролироваться изменения, уступки и несоответствия.
Объяснение точек задержания, свидетеля, обзора и наблюдения
H, W, R и S являются общими кодами ITP, но их точное договорное действие не является универсальным. Утвержденная легенда ITP, спецификация покупки и процедура проверки являются определяющими. Приведенные ниже описания представляют собой типичные рабочие значения и не должны рассматриваться как замена определений проекта.
| Код | Типичное значение | Можно ли продолжить работу? | Типичный пример клапана |
|---|---|---|---|
| Х — Удерживать | Обязательная остановка на определенном этапе в ожидании присутствия, проверки, выпуска или документального отказа уполномоченной стороны. | Обычно нет. Действие не может пройти точку удержания, пока не будет выполнено условие освобождения в утвержденном ITP. | Перепуск к испытаниям под давлением после проверки испытательной установки, идентификации и калиброванного оборудования, если в контракте это предусмотрено в качестве точки удержания. |
| В — Свидетель | Проверка или испытание, о которых назначенная сторона получает предварительное уведомление и имеет возможность присутствовать. | Возможно. Работа может быть продолжена после документально подтвержденного отказа или в соответствии с согласованным правилом неявки, но только если это разрешено утвержденным ITP. | Сопровождение испытаний корпуса или сиденья после выдачи необходимого уведомления. |
| Р — Обзор | Обзор процедуры, сертификата, отчета, расчета, чертежа или другой записи о качестве. | Зависит от ИТП. Точка проверки не является автоматически точкой утверждения или выпуска, если об этом не сказано в документе. | Проверка сертификатов материалов, отчетов неразрушающего контроля, записей о калибровке или завершенного отчета об испытаниях под давлением. |
| С — Наблюдение | Мониторинг или периодическое наблюдение за деятельностью, процессом или реализацией контроля качества. | Обычно да, если только несоответствие или другое положение контракта не требует остановки работ. | Периодическое наблюдение за механической обработкой, сборкой, подготовкой покрытия или контролем идентификации. |
Ключевое управление: никогда не предполагайте, что точка наблюдения автоматически становится точкой ожидания или что пропущенное посещение автоматически разрешает продолжение производства. Письменная легенда и правила выпуска должны ответить на эти вопросы.
Точка удержания
Точка удержания защищает деятельность, которая не должна стать недоступной или необратимой до того, как назначенная сторона ее проверит. В ITP должна быть указана сторона, опубликовавшая этот вопрос, и доказательства освобождения. В зависимости от контракта таким доказательством может быть подписанная строка ITP, уведомление о выпуске проверки, утвержденная запись или письменный отказ.
Точки удержания следует использовать выборочно. Слишком многие из них могут нарушить производство, не улучшив контроль; слишком немногие могут оставить критические требования непроверенными. При принятии решения следует руководствоваться риском, обслуживанием, конструкцией клапана, спецификациями проекта и возможностью позже проверить результат.
Свидетельская точка
Свидетельский пункт дает указанной стороне возможность присутствовать на проверке или тестировании. Производитель должен отправить уведомление по согласованному каналу и включить достаточно информации для идентификации заказа, объема клапана, вида деятельности, местоположения, запланированного времени и применимого номера ITP.
Срок уведомления является договорным, а не универсальным. Если покупатель или инспектор не может присутствовать, следующий шаг зависит от утвержденного ITP: возможен письменный отказ, перенос сроков, дистанционное наблюдение или исполнение без присутствия. Это решение должно быть задокументировано, а не предполагаемо.
Обзорная точка
Пункт проверки относится к записям, а не только к физическому посещению. Он может включать утвержденный чертеж, процедуру сварки, сертификат материала, отчет об испытаниях, сертификат калибровки, отчет об испытаниях, запись о покрытии или окончательный индекс книги данных.
В ITP должно быть указано, требуется ли проверка перед началом деятельности, перед переходом на следующий этап или только как часть окончательного пакета документов. Код «R» сам по себе не устанавливает сроки или полномочия утверждения.
Точка наблюдения
Наблюдение, как правило, представляет собой выборочный мониторинг, а не постоянный контроль. Покупатель или назначенный инспектор может наблюдать за процессом, проверять выполнение утвержденных процедур или брать образцы записей во время производства. Надзор не передает ответственность за контроль процесса от производителя.
Если надзор выявляет отклонение, ответные меры следуют заказу на поставку, процедуре обеспечения качества и процессу выявления несоответствий. Статус надзора сам по себе не определяет полномочия по распоряжению.
Кто и что делает при ИТП клапана?
ITP должен идентифицировать организации по их роли и избегать двусмысленных инициалов. Типичные участники включают в себя:
- Продукция производителя: осуществляет контролируемое производство и обеспечивает доступ к запланированной деятельности.
- Контроль качества производителя: проверяет соответствие, записывает результаты и контролирует внутреннюю публикацию.
- Покупатель или EPC: определяет требования к проекту, рассматривает согласованные материалы и осуществляет назначенные права проверки.
- Сторонний инспектор: выполняет действия, назначенные назначением, заданием на проверку или требованием о покупке.
- Регулирующий или другой уполномоченный орган: участвует только в тех случаях, когда этого требует действующее законодательство или система оценки соответствия.
Назначенный сторонний инспектор не имеет автоматически неограниченных полномочий по утверждению. Задание должно определять, что инспектор может засвидетельствовать, просмотреть, принять, отклонить или опубликовать, и какие решения остаются за покупателем или другой уполномоченной организацией.
Что должна содержать каждая строка ITP клапана
Покупатель должен иметь возможность прочитать одну строку и понять деятельность, требования и доказательства. Полезные столбцы включают в себя:
- Этап или последовательность: этап производства или документирования.
- Характеристики проверки или испытания: именно то, что будет проверяться.
- Метод или процедура: как будет проходить проверка.
- Справочный документ: спецификация покупки, утвержденный чертеж, процедура или применимый стандарт.
- Критерии приемки: требование, отделяющее принятие от отказа.
- Степень или частота: каждое изделие, каждую плавку, каждую партию, план отбора проб или другой определенный критерий.
- Ответственные стороны и коды пунктов: производитель, покупатель, EPC, TPI или другая сторона.
- Требование к уведомлению: период уведомления и маршрут связи, где это применимо.
- Запись: сертификат, отчет, контрольный список, фотография, таблица испытаний или примечание к выпуску.
- Статус и подписание: дата, результат, комментарии и авторизованное подтверждение.
«Согласно стандарту» обычно является слишком расплывчатым критерием приемки, когда могут применяться несколько стандартов, редакций или отклонений от проекта. В ITP следует указать контролируемую ссылку и, где это возможно, соответствующий раздел, примечание к чертежу или раздел спецификации.

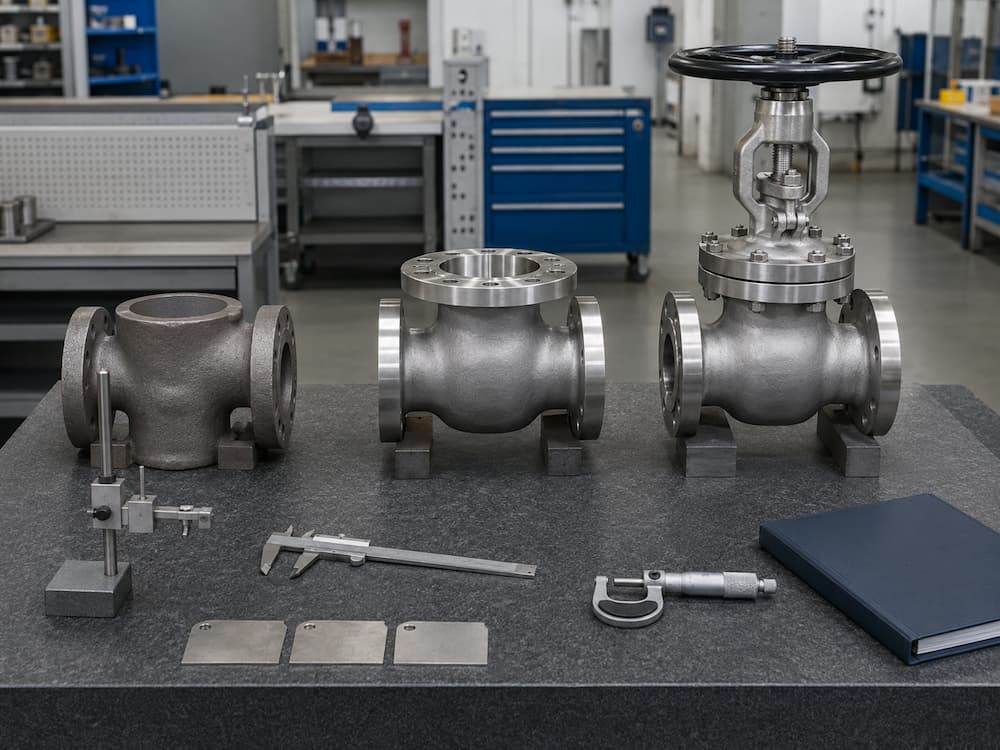

Иллюстративная матрица ITP клапана
В следующей матрице показано, как могут быть организованы типичные этапы производства клапанов. Это всего лишь пример. Он не предписывает точки контроля, значения испытаний, отбор проб или приемку для конкретного заказа. Фактический ITP должен быть подготовлен на основе подтвержденной конструкции клапана, заказа на поставку, утвержденных документов, применимых стандартов и требований к рискам проекта.
| Этап | Типичная деятельность | Основа приемки | Возможная точка | Типичная запись |
|---|---|---|---|---|
| 1 | Спецификация покупки, техническое описание, чертеж и обзор ITP | Подтвержденные требования к заказу и утвержденный статус документа | R или H, как указано | Утвержденная запись об отправке или проверке |
| 2 | Идентификация входящих материалов и проверка сертификатов | Требуемый сорт материала, комплектация компонентов и отслеживаемость | R, W или H, как указано | Протокол MTC и входного контроля |
| 3 | Визуальный осмотр литья или ковки и указанный неразрушающий контроль | Утвержденная процедура, спецификация проекта и применимые критерии приемки | S, W или H, как указано | Отчеты об осмотрах и ОСП |
| 4 | Механическая обработка и контроль размеров | Утвержденный чертеж, допуски и требования к соединениям | S, W или R, как указано | Отчет о размерах |
| 5 | Сварка, наплавка, термообработка и соответствующие проверки, если применимо. | Утвержденные процедуры, квалификация персонала и требования к проекту | R, S, W или H, как указано | Протоколы процедур, квалификации, термообработки и неразрушающего контроля |
| 6 | Сборка, чистота, идентификация и эксплуатационная проверка | Утвержденные требования к сборке, чертеж и техническое описание | S или W, как указано | Протокол сборки или производственного контроля |
| 7 | Испытание давления корпуса, седла и применимого заднего сиденья | Заказ на поставку и указанный стандарт испытаний, включая подтвержденные критерии давления, продолжительности, среды и утечки. | Ш или В, как указано | Отчет об испытаниях на давление и утечку |
| 8 | Функциональные испытания привода и аксессуаров, если они имеются. | Утвержденные спецификации, схемы, философия управления и функциональные требования. | W, S или R, как указано | Контрольный список функциональных испытаний и запись настроек |
| 9 | Покрытие, маркировка, паспортная табличка и окончательный визуальный осмотр. | Утвержденная система покрытия, требования к маркировке и закупочная документация. | S, W или R, как указано | Протоколы покрытия и окончательной проверки |
| 10 | Пакет документации, консервация, упаковка и выпуск отгрузки. | Утвержденный указатель документов, условия хранения и требования к упаковке. | R или H, как указано | Окончательный журнал технических данных, запись об упаковке и примечание к выпуску |
Контроль материалов и отслеживаемости в ITP
Контроль материалов – это больше, чем просто получение сертификата по окончании производства. ITP должен определить, какие компоненты клапана требуют сертификации, как поддерживается идентичность плавки или партии и на каких этапах проверяется идентификация.
Если для заказа требуются документы проверки в соответствии с EN 10204, тип документа и состав компонентов должны быть определены до закупки материала. Разница между документацией 3.1 и 3.2 влияет на участие в валидации и проверке; ее не следует рассматривать как этикетку, которую можно просто добавить после изготовления. См. соответствующее руководство по Сертификаты материалов клапанов EN 10204 3.1 и 3.2..
Типичные средства контроля прослеживаемости могут включать проверку соответствия сертификата номеру плавки, перенос маркировки во время резки или механической обработки, идентификацию компонентов перед сборкой и сверку заполненных записей с готовым клапаном или партией. Требуемая глубина зависит от спецификации покупки и критичности компонента.

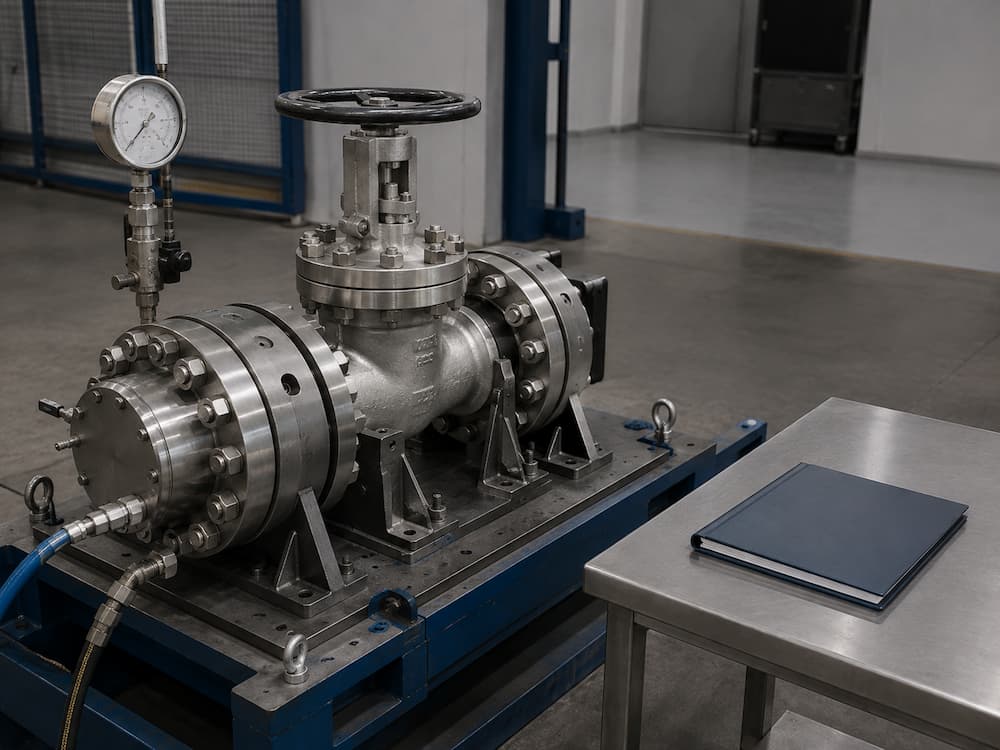

Опрессовка как этап ИТП
ITP не должен изобретать требования к тестированию. В нем должны быть указаны подтвержденный стандарт испытаний и спецификация проекта, а затем указаны метод испытаний, область применения, калиброванное оборудование, критерии приемки, статус свидетеля и запись.
Для каждого применимого теста покупатели должны иметь возможность определить:
- какой клапан или производственная партия распространяется;
- применимо ли испытание корпуса, сиденья, заднего сиденья или другого теста;
- заданное давление, продолжительность, допустимая среда и утечка;
- направление испытания и состояние клапана, если это необходимо;
- идентификация и действительный статус измерительного оборудования;
- кого необходимо уведомить или принять участие;
- что происходит после неудачного результата или повторного тестирования; и
- какие данные должны появиться в итоговой протоколе испытаний.
Для получения более подробной информации о проверке корпуса, седла и герметичности используйте Руководство по методам испытания клапанов под давлением. Стандарт испытаний, указанный в окончательной закупочной документации, остается контрольным эталоном.
Средства управления ITP для приводных клапанов
Если заказ включает в себя пневматический, электрический или гидравлический привод, ITP должен охватывать весь собранный пакет, где это необходимо, а не только голый клапан. Применимые проверки могут включать идентификацию компонентов, ориентацию монтажа, соединение и выравнивание, полный ход, направление работы, индикацию положения, действия при отказе, местное или ручное управление, сигналы, обратную связь и установленные аксессуары.
Основанием для приемки должны быть утвержденные технические характеристики клапанов и приводов, документация по размерам или крутящим моментам, электрические схемы или пневматические схемы, список аксессуаров и требования к управлению проектом. Фактические испытания должны соответствовать объему, согласованному для заказа. руководство по выбору привода клапана поясняет техническую информацию, которую необходимо подтвердить для собранной упаковки.
Уведомление, присутствие, отказ и освобождение
Эффективная ITP разделяет четыре действия, которые часто путают:
- Примечание: Производитель сообщает указанной стороне, что проверка или испытание будут готовы.
- Посещаемость: названная сторона наблюдает или выполняет порученную деятельность.
- Отказ: сторона решает не присутствовать или отказывается от требования в порядке, разрешенном договором.
- Релиз: уполномоченная сторона документально подтверждает, что товар может пройти контролируемую стадию или приступить к отправке.
В ITP или вспомогательной процедуре проверки должно быть указано время подачи уведомления, часовой пояс, определение рабочего дня, получатели, необходимое содержание уведомления и правила переноса графика. В нем также должно быть указано, имеет ли молчание после действительного уведомления какую-либо силу. Без согласованного правила молчание не следует рассматривать как одобрение.
Удаленное свидетельствование может быть приемлемым для некоторых проектов, но метод следует согласовать заранее. Перед испытанием необходимо устранить зону покрытия камеры, идентификацию клапана, видимость приборов в реальном времени, сохранение данных и сбои связи.
Как следует обращаться с несоответствиями и повторными испытаниями
ITP записывает запланированные меры контроля; само по себе оно не устраняет отклонения. Если результат проверки или испытания не соответствует критериям приемки, изготовитель должен идентифицировать и контролировать затронутое изделие в соответствии с применимой процедурой выявления несоответствий.
В записи следует различать исправления, ремонты, доработки, уступки и отклонения, как это определено системой качества проекта. Любой ремонт или отклонение, требующее одобрения покупателя, не должны прекращаться исключительно на основании внутреннего производственного решения.
Повторное тестирование должно быть прослежено до исходного неудачного результата и утвержденного решения. В окончательном досье не должно быть представлено только пройденное повторное тестирование, если требования к закупкам предусматривают включение истории несоответствия и утилизации.
ITP против QAP, FAT и отчета об инспекции
| Документ или деятельность | Основная цель | Отношения с ИТП |
|---|---|---|
| План обеспечения качества (QAP) или план качества проекта | Описывает более широкую систему качества, организацию, процедуры и средства контроля для заказа или проекта. | ITP переводит соответствующие требования в конкретные этапы проверки и испытаний. |
| План проверок и испытаний (ITP) | Определяет последовательность, проверки, критерии, коды точек, стороны и записи. | Это контрольная карта для запланированных мероприятий по проверке. |
| Заводские приемочные испытания (FAT) | Определенное приемочное мероприятие или программа испытаний, выполняемая перед отправкой, где это необходимо. | ITP может идентифицировать действия FAT и их статус удержания или свидетеля, но процедура FAT содержит подробную последовательность испытаний. |
| Отчет об инспекции или тестировании | Записывает фактические результаты выполненной проверки или теста. | Это объективное свидетельство, на которое ссылается соответствующая строка ITP. |
| Примечание к выпуску проверки | Выдача документов в пределах полномочий, определенных договором. | Он может закрыть точку ожидания или выпуск поддержки отгрузки, но не заменяет все базовые записи. |
Более подробное описание типов документов см. сертификаты на арматуру и документы о качестве.
Контрольный список для покупателя для проверки ITP клапана
Прежде чем утвердить ITP, проверьте следующие позиции на соответствие заказу на поставку и технической спецификации:
- Название ITP, номер заказа, объем поставки и версия клапана верны.
- Во всех упомянутых стандартах, спецификациях, чертежах и процедурах используются согласованные редакции.
- Критерии приемки измеримы или связаны с контролируемыми требованиями.
- Частота проверок и отбор проб определены, а не подразумеваются.
- Указываются тип сертификата материала, состав компонентов и этапы прослеживаемости.
- Любой требуемый неразрушающий контроль, термообработка, твердость, PMI или специальный контроль процесса включены только там, где это указано.
- Испытания на давление и утечку соответствуют применимому типу клапана и подтвержденному стандарту испытаний.
- Испытания привода и аксессуаров включены в комплект поставки, если заказ включает собранную упаковку.
- Легенда H/W/R/S и авторитет каждой стороны однозначны.
- Правила уведомления, отказа, выпуска и изменения графика документированы.
- Рассматриваются измерительное оборудование и статус калибровки.
- Указаны необходимые отчеты, сертификаты и окончательный индекс досье.
- Контроль несоответствия, ремонта, уступок и повторных испытаний связан с применимой процедурой.
- Консервация, упаковка, маркировка и выпуск при транспортировке не исключаются.
Распространенные проблемы ITP, которые покупателям следует отвергнуть или уточнить
- Неопределенные коды точек: H, W, R и S присутствуют в таблице, но в легенде не указано, что они означают.
- Нет полномочий на выпуск: Точка удержания существует, но ни одна организация или подписавшее лицо не несет ответственности за ее освобождение.
- Расплывчатое принятие: в строках написано «проверить» или «по мере необходимости» без контролируемой ссылки.
- Отсутствует экстент: в плане не указано, охватывает ли проверка каждый клапан, каждую плавку, каждую партию или образец.
- Окончательная документация: Записи о материалах и отслеживаемости подлежат проверке только после того, как идентификационный след больше не может быть проверен.
- Неконтролируемые изменения: Производитель и инспектор работают с различными версиями ITP, чертежей или технических характеристик.
- Правила присутствия свидетеля без предварительного уведомления: план требует явки, но не определяет уведомление или неявку.
- Отсутствующие имена записей: нет связи между выполненной деятельностью и окончательными доказательствами.
Заключительные рекомендации для покупателей клапанов
Хороший ITP клапана не измеряется количеством точек удержания или свидетеля. Оно измеряется тем, контролирует ли план реальные риски заказов, связывает ли каждую проверку с базой приемки и оставляет ли отслеживаемая запись.
Публикуйте требования ITP вместе с запросом предложения всякий раз, когда ожидается участие инспекции, специальная документация или присутствие третьих лиц. Подтвердите документ перед выпуском, а затем управляйте уведомлениями и выпусками, используя утвержденную версию. Для стандартных заказов план может быть кратким. Для критически важных услуг, специальных материалов или испытаний для конкретного проекта могут потребоваться более подробные этапы и записи.
При запросе предложения от Клапан Vcore, предоставьте техническое описание клапана, применимые стандарты, необходимые документы на материалы, определения точек проверки, объем TPI и требования к окончательному досье. До начала производства следует проверить порядок проверки и документацию на соответствие подтвержденному заказу.
Часто задаваемые вопросы
1. Что такое план проверки и испытаний клапана?
План проверок и испытаний клапана — это контролируемый документ, в котором перечислены производственные проверки, испытания, проверки, критерии приемки, ответственные стороны, коды точек и необходимые записи для заказа или определенного объема продукции.
2. Что такое точка удержания в клапане ITP?
Точка удержания обычно представляет собой обязательную остановку. Работа не проходит этот этап до тех пор, пока уполномоченная сторона не завершит необходимую проверку и не выдаст или не откажется от документов согласно утвержденному ИТП и договору.
3. Может ли производство продолжаться, если инспектор пропустит точку свидетеля?
Только по согласованным правилам ITP. Некоторые контракты позволяют продолжить работу после действительного уведомления, письменного отказа или истечения определенного периода уведомления; другие требуют переноса сроков или явного выпуска. Неявка никогда не должна интерпретироваться без проверки утвержденных условий.
4. Является ли точка проверки тем же, что и утверждение документа?
Не обязательно. Точка проверки идентифицирует запись или документ для проверки, но время ее проведения, эффект утверждения и полномочия на выпуск должны быть определены ITP или документами покупки.
5. Заменяет ли сторонняя проверка контроль качества производителя?
Нет. Ответственность за контроль процесса и соответствие требованиям остается за производителем. Сторонний инспектор выполняет только действия по проверке, свидетельствованию, наблюдению или выпуску информации, назначенные в рамках применимого объема проверки.
6. Должны ли испытания под давлением всегда быть точкой удержания?
Ни одно универсальное правило не делает каждое испытание давления клапана точкой удержания. Покупатель должен присвоить статус H, W или другой статус на основе спецификации проекта, риска, стратегии проверки и требований контракта.
7. Когда следует получить одобрение клапана ITP?
Он должен быть одобрен до начала контролируемого производства и инспекционной деятельности. Закупку материалов, специальные процессы, отслеживание и планирование свидетелей может быть трудно или невозможно восстановить после завершения.
