Bu bağlantı, dişli bağlantılara veya flanş cıvatalarına olan ihtiyacı ortadan kaldırır ve genellikle yüksek basınçlı petrol, gaz, buhar, kimya, enerji ve endüstriyel hizmet sistemleri için düşünülür. Soket kaynaklı küresel vanalar normalde sürekli kısma yerine tamamen açık veya tamamen kapalı servis için kullanılır. Diğer küresel vana yapıları için sayfamızı ziyaret edin. küresel vana kategorisi.
Ürüne Genel Bakış
| Ürün Adı | Soket Kaynaklı Küresel Vana |
|---|---|
| Vana Tipi | Çeyrek turlu kaynaklı uçlu küresel vana |
| Bağlantı | Soket kaynak uçları |
| Gövde Yapısı | İki parçalı, üç parçalı veya dövme kompakt gövde |
| Top Tasarımı | Yüzen top; Boyut ve basınca göre özel destekli tasarımlar mevcuttur |
| Gövde Malzemesi | Dövme karbon çeliği, paslanmaz çelik, düşük sıcaklık çeliği, alaşımlı çelik veya dubleks paslanmaz çelik |
| Koltuk Malzemesi | PTFE, RPTFE, PCTFE, PPL, PEEK veya metal koltuk |
| Bağlantı Noktası Türü | Tam bağlantı noktası veya azaltılmış bağlantı noktası |
| Operasyon | Kol, dişli kutusu, pnömatik aktüatör veya elektrikli aktüatör |
| Tipik Uygulamalar | Petrol, gaz, buhar, kimyasal servis, enerji santralleri, yüksek basınçlı tesisler, drenaj ve havalandırma hatları |

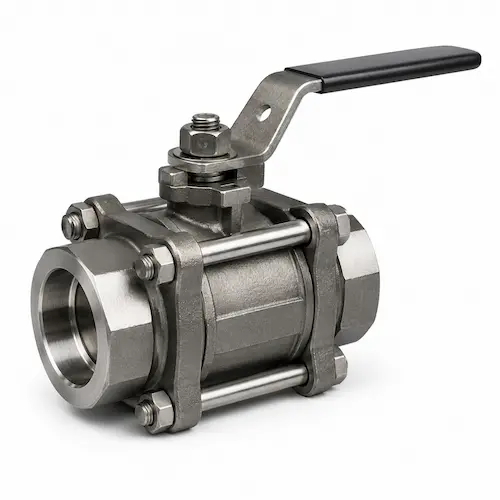

Soket Kaynaklı Küresel Vana Nedir?
Soket kaynaklı küresel vana, her iki vana ucuna da işlenmiş girintili soketlere sahiptir. Kurulum sırasında boru her bir yuvaya yerleştirilir ve harici bir köşe kaynağı ile birleştirilir. Sonuç, harici flanş bağlantıları veya konik boru dişleri olmayan kompakt, kalıcı bir bağlantıdır.
Valf, akışı iki yuva arasına yerleştirilmiş delinmiş bir bilyeden kontrol eder. Delik boru hattıyla hizalandığında vana açıktır. Sapın ve bilyanın 90 derece döndürülmesi, bilyanın katı tarafının akış yolu boyunca yerleştirilmesini sağlar ve valfi kapatır.
Soket kaynaklı konstrüksiyon esas olarak küçük çaplı proses borularıyla ilişkilidir. Uygulama çıkarılabilir bir vidalı bağlantı gerektiriyorsa, Dişli Küresel Vana. Cıvatalı bağlantılar gerektiren daha büyük boru hatları için, bkz. Flanşlı Küresel Vana.

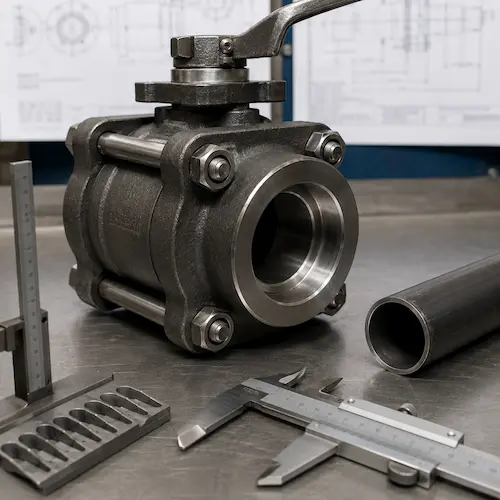

Soket Kaynak Bağlantısı Nasıl Çalışır?
Boru ucu kaynak öncesinde vana yuvasına girer. Dış köşe kaynağı boruyu soket duvarına birleştirir ve basınç içeren güçlü bir bağlantı oluşturur. Borunun dış çapı, soket boyutları, malzeme kalitesi, kaynak prosedürü ve gerekli montaj açıklığı, onaylı boru spesifikasyonuna uygun olmalıdır.
Gerekli kaynak açıklığı dikkate alınmadan boru sokete zorlanmamalıdır. Kurulum geçerli kaynak prosedürü spesifikasyonuna, proje standardına ve boru tesisatı kurallarına uygun olmalıdır. Yanlış yerleştirme, yerel gerilime, zayıf kaynak geometrisine veya kurulumda yanlış hizalamaya neden olabilir.
Kaynaktan kaynaklanan ısı aynı zamanda yumuşak yuvaları ve elastomer contaları da etkileyebilir. Kullanılabilir üç parçalı tasarımlarda, uç kapakları boru hattına kaynaklamadan önce merkez gövde sıklıkla çıkarılabilir. Diğer tasarımlarda kaynak sırası, ısı girişi ve soğutma üreticinin talimatlarına uygun olmalıdır.
Ana Bağlantı Özellikleri
- Kompakt kaynaklı bağlantı küçük çaplı proses boruları için.
- Dişli sızıntı yolu yok boru-vana bağlantısında.
- Flanş cıvatası veya dış conta yok Kaynaklı uçlarda gereklidir.
- Güçlü boru hattı bağlantısı basınç, titreşim ve proses servisi için.
- Kalıcı kurulum Kullanılabilir bir gövde tasarımı kullanılmadığı sürece, tamamen sökülmesi için kesme veya kaynak işi gerektiren.
Gövde Yapım Seçenekleri
Soket kaynaklı küresel vanalar iki parçalı, üç parçalı ve kompakt dövme yapılarda temin edilebilir. Gövde tasarımı bakım erişimini, basınç kapasitesini, kurulum yöntemini ve genel boyutları etkiler.
| Gövde Tasarımı | Ana Özellik | Tipik Kullanım |
|---|---|---|
| İki Parçalı Soket Kaynaklı Küresel Vana | Bir ana bölüm ve bir gövde konektöründen oluşan kompakt gövde | Kompakt boyutların önemli olduğu genel endüstriyel kapatma. |
| Üç Parçalı Soket Kaynaklı Küresel Vana | İki adet kaynaklı uç kapağı ve çıkarılabilir bir orta gövde | Daha kolay yuva, conta veya bilye bakımı gerektiren sistemler. |
| Dövme Kompakt Küresel Vana | Azaltılmış dış boyutlara sahip yüksek mukavemetli dövme gövde | Yüksek basınçlı drenaj, havalandırma, şebeke ve proses hatları. |
| Tam Bağlantı Noktalı Tasarım | Bilya deliği bağlı boru deliğine yakındır | Daha düşük basınç kaybı, daha yüksek akış kapasitesi ve temizleme erişimi. |
| Azaltılmış Bağlantı Noktası Tasarımı | Bilya deliği bağlı boru deliğinden daha küçüktür | Bir miktar basınç düşüşünün kabul edilebilir olduğu kompakt ve ekonomik kapatma. |
Kullanılabilir bir merkez gövde yapısı için, ürünlerimizi karşılaştırın. 3 Parçalı Küresel Vana. Dövme kaynaklı uçlu yapı için, bkz. 3 Parçalı Dövme Kaynaklı Küresel Vana.
Malzeme Seçenekleri
Gövde, bilya, gövde, yatak ve salmastra tek bir malzeme sistemi olarak seçilmelidir. Basınç değeri tek başına yeterli değildir. Ortam, sıcaklık, korozyon riski, kaynak prosedürü, başlatma koşulları ve gerekli kapatma performansı da dikkate alınmalıdır.
| Parça | Ortak Malzemeler | Seçim Kılavuzu |
|---|---|---|
| Vücut | ASTM A105, A350 LF2, A182 F304/F316, F51/F53, F11/F22 veya projeye özel malzeme | Basınç, sıcaklık, korozyon, düşük sıcaklık ve kaynak gereksinimlerine göre seçim yapın. |
| Top | Paslanmaz çelik 304/316, dubleks paslanmaz çelik, kaplamalı alaşım veya projeye özel malzeme | Top yüzeyi korozyon, sertlik ve sızdırmazlık gereksinimlerine uygun olmalıdır. |
| Kök | Paslanmaz çelik, duplex çelik, alaşımlı çelik veya projeye özel malzeme | Gövde malzemesi çalışma torkuna, korozyona ve çevrim frekansına uygun olmalıdır. |
| Koltuk | PTFE, RPTFE, PCTFE, PPL, PEEK veya metal koltuk | Basınç, sıcaklık, kimyasal uyumluluk ve kapatma gereksinimine göre seçim yapın. |
| Ambalaj | PTFE, grafit, esnek grafit veya düşük emisyonlu paketleme sistemi | Sıcaklığı, kaçak emisyon gerekliliklerini ve gövde döngüsünü göz önünde bulundurun. |
| Gövde Cıvatalama | Paslanmaz çelik, alaşımlı çelik veya projeye özel cıvatalama | Cıvatalama gövde tasarımına, basınç sınıfına, sıcaklık ve korozyon koşullarına uygun olmalıdır. |
Teknik Özellikler
| Şartname Öğesi | Tipik / Mevcut Seçenekler |
|---|---|
| Ürün Tipi | Soket kaynaklı küresel vana |
| Valf Fonksiyonu | Hızlı açma-kapama ve boru hattı izolasyonu |
| Ortak Boyut Aralığı | DN8–DN100 / 1/4″–4″; daha büyük boyutlar tasarım ve proje spesifikasyonuna bağlıdır |
| Basınç Değeri | Valf tasarımına bağlı olarak Sınıf 150, 300, 600, 800, 1500, 2500 veya projeye özel derecelendirme |
| Gövde Yapısı | İki parçalı, üç parçalı, kompakt dövme veya projeye özel tasarım |
| Bağlantı Türü | Soket kaynak uçları |
| Soket Kaynak Referansı | ASME B16.11 veya uygun olduğu yerde proje boru tesisatı spesifikasyonu |
| Tasarım Referansı | API 608, ASME B16.34, ISO 17292 veya üzerinde anlaşmaya varılan proje spesifikasyonu |
| Test Referansı | API 598, EN 12266 veya kabul edilen muayene ve test spesifikasyonu |
| Gövde Malzemesi | Dövme karbon çeliği, paslanmaz çelik, düşük sıcaklık çeliği, alaşımlı çelik veya dubleks çelik |
| Koltuk Malzemesi | PTFE, RPTFE, PCTFE, PPL, PEEK, metal koltuk veya projeye göre seçilen malzeme |
| Liman Tasarımı | Tam bağlantı noktası veya azaltılmış bağlantı noktası |
| Operasyon | Kol, dişli kutusu, pnömatik aktüatör veya elektrikli aktüatör |
| Uygun Medya | Petrol, doğal gaz, proses gazı, buhar, yoğuşma suyu, kimyasal ortamlar, basınçlı hava ve endüstriyel tesisler |
| Özel Seçenekler | Yangına dayanıklı tasarım, antistatik cihaz, kilitleme kolu, uzatılmış gövde, düşük emisyonlu ambalaj ve aktüatör montajı |
| Dokümantasyon | Basınç test raporu, malzeme sertifikası, boyut raporu, kaynak sonu detayları, kullanım kılavuzu ve paketleme fotoğrafları |

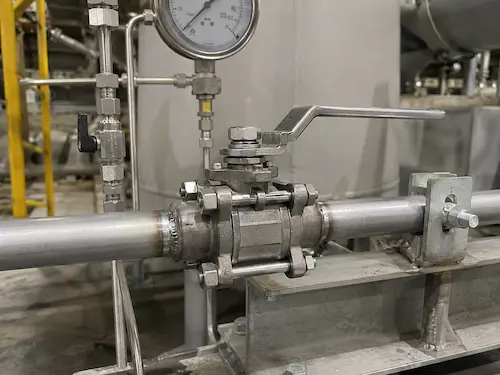

Yüksek Basınçlı ve Küçük Çaplı Boru Hatlarındaki Uygulamalar
Soket kaynaklı küresel vanalar çoğunlukla kompakt kaynaklı bağlantının tercih edildiği küçük çaplı proses sistemlerinde kullanılır. Genellikle şube hatlarına, ekipman bağlantılarına, drenajlara, havalandırma deliklerine, baypas hatlarına ve yardımcı devrelere monte edilirler.
Gazla ilgili vana seçimi için kılavuzumuza bakın. gaz servisi için küresel vanalar. Kimyasal uygulamalar için kılavuzumuzu inceleyin kimyasal işleme için endüstriyel vanalar.
- Petrol ve doğal gaz proses hatları
- Yüksek basınçlı tesis hizmet sistemleri
- Uygun yuvalara ve ambalajlara sahip buhar ve yoğuşma hatları
- Kimyasal enjeksiyon ve transfer hatları
- Enerji santrali yardımcı boruları
- Enstrüman izolasyon hatları
- Ekipman drenajları ve havalandırma delikleri
- Kompresör ve pompa yardımcı boruları
- Termal yağ ve uyumlu yüksek sıcaklık servisi
- Proje onaylı malzemeler ve testler ile hidrojen veya özel gaz hizmeti
Hizmet Durumuna Göre Koltuk Seçimi
Koltuk, vananın pratik basıncını, sıcaklığını, sızıntısını ve çevrim sınırlarını belirler. Dövme bir gövde, vanayı otomatik olarak her yüksek basınç veya yüksek sıcaklık uygulamasına uygun hale getirmez. Koltuk, ambalaj, gövde malzemesi ve basınç-sıcaklık derecesi birlikte gözden geçirilmelidir.
| Koltuk Malzemesi | Tipik Güç | Önemli Sınırlama |
|---|---|---|
| PTFE | Birçok genel akışkan için düşük sürtünme ve geniş uyumluluk | Sıcaklık, basınç ve sürünme limitleri kontrol edilmelidir. |
| RPTFE | Standart PTFE ile karşılaştırıldığında geliştirilmiş mekanik mukavemet | Kimyasal uyumluluk dolgu maddesine ve proses ortamına bağlıdır. |
| PCTFE | İyi boyutsal kararlılık ve faydalı düşük sıcaklık özellikleri | Nihai uygunluk basınca, sıcaklığa ve ortama bağlıdır. |
| PPL | Uygun hizmette standart PTFE'den daha yüksek sıcaklık kapasitesi | Kimyasal uyumluluğu ve gerçek sıcaklık derecesini doğrulayın. |
| GÖZ ATIN | Zorlu basınç ve sıcaklık koşulları için yüksek mekanik dayanım | Daha yüksek maliyet ve ortam uyumluluğu yine de inceleme gerektirir. |
| Metal Koltuk | Seçilen yüksek sıcaklık veya aşındırıcı uygulamalar için uygundur | Sızdırmazlık sınıfı, çalışma torku ve yüzey kaplaması belirtilmelidir. |
Soket Kaynaklı ve Dişli, Alın Kaynaklı ve Flanşlı Küresel Vanalar
Bağlantı tipi boru boyutuna, basınca, sızıntı riskine, bakım yöntemine ve montaj pratiğine göre seçilmelidir. Soket kaynak bağlantıları kompakttır ancak her boru hattı için en iyi seçim değildir.
| Bağlantı Türü | Ana Avantaj | Ana Sınırlama | Tipik Kullanım |
|---|---|---|---|
| Soket Kaynaklı Küresel Vana | Küçük çaplı borular için kompakt ve güçlü kaynaklı bağlantı | Sökme, kaynak işi veya servis verilebilir gövde yapısı gerektirir | Yüksek basınçlı küçük çaplı proses ve yardımcı hatlar |
| Dişli Küresel Vana | Kaynak gerektirmeden kolay kurulum | Dişli bağlantılar doğru sızdırmazlık gerektirir ve tüm kritik hizmetlere uygun olmayabilir | Su, hava, yağ, gaz ve genel kullanım boruları |
| Alın Kaynaklı Küresel Vana | Sürekli kaynaklı akış yolu ve güçlü boru hattı bütünlüğü | Daha zorlu son hazırlık ve kaynak prosedürü | Kalıcı proses boruları, boru hatları ve daha büyük kaynaklı sistemler |
| Flanşlı Küresel Vana | Kolay valf çıkarma ve bakım erişimi | Daha büyük, daha ağırdır ve flanş cıvatalaması ve contaları gerektirir | Orta ve büyük endüstriyel proses boru hatları |
Kaynak ve Montaj Notları
Soket kaynak valfinin montajı, onaylı bir kaynak prosedürü kullanılarak kalifiye personel tarafından tamamlanmalıdır. Vana malzemesi ve boru malzemesi kaynağa uygun olmalı ve soket boyutları boru boyutuna ve proje spesifikasyonuna uygun olmalıdır.
- Kaynak yapmadan önce vana akış deliğini, boru boyutunu ve soket boyutlarını doğrulayın.
- Gerekli boru yerleştirme açıklığını ve onaylı takma prosedürünü izleyin.
- Soket ve boru ucundaki yağı, pası, kireci ve kirliliği temizleyin.
- Punta kaynağından önce vanayı boru hattıyla doğru şekilde hizalayın.
- Yuvaları, salmastrayı ve gövde contalarını korumak için kaynak ısısını kontrol edin.
- Üretici tarafından talimat verildiğinde, kaynak yapmadan önce servis yapılabilir merkez gövdeyi çıkarın.
- Boru hattı ağırlığını desteklemek için vana kolunu veya aktüatörü kullanmayın.
- Bitmiş kaynağı geçerli proje prosedürüne göre inceleyin.
- Vanayı çalıştırmadan önce boru hattını yıkayın.
- Sürekli kısma için standart yumuşak yataklı küresel vana kullanmayın.
Manuel ve Aktüatörlü Çalıştırma
Küçük soket kaynaklı küresel vanalar genellikle kolla çalıştırılır. Yetkisiz çalıştırmanın önlenmesi gereken yerlerde kilitlenebilir kollar temin edilebilir. Uzaktan veya otomatik kapatma için pnömatik veya elektrikli aktüatörler mevcuttur.
| Operasyon Türü | Tipik Uygulama | Seçim Notu |
|---|---|---|
| Kol Kolu | Yerel manuel izolasyon | Kolay ve erişilebilir kurulumlu küçük vanalar için uygundur. |
| Kilitlenebilir Sap | Bakım izolasyonu ve kontrollü erişim | Kilitleme prosedürleri ve çalışma güvenliği için kullanışlıdır. |
| Pnömatik Aktüatör | Hızlı otomatik kapanma | Hava basıncını, arıza konumunu, aksesuarları ve gerekli torku doğrulayın. |
| Elektrikli Aktüatör | Basınçlı havanın bulunmadığı durumlarda uzaktan çalıştırma | Voltajı, kontrol sinyalini, görev döngüsünü ve muhafaza derecesini doğrulayın. |
Muayene, Test Etme ve Paketleme
Muayene gövde malzemesini, soket boyutlarını, bilye yüzeyini, yuva durumunu, gövde sızdırmazlığını, çalışma torkunu ve basınç testi sonuçlarını kapsamalıdır. Montajdan önce priz uçları temiz kalmalı ve darbelere, korozyona ve kirlenmeye karşı korunmalıdır.
| Muayene Öğesi | Amaç |
|---|---|
| Malzeme doğrulama | Gövdeyi, bilyayı, gövdeyi, yuvaları, salmastrayı ve cıvataları sipariş spesifikasyonuna göre doğrulayın. |
| Soket boyutu denetimi | Soket çapını, derinliğini, hizalamasını ve uç hazırlığını kontrol edin. |
| Görsel ve yüzey muayenesi | Dövme yüzeyini, işlemeyi, bilya yüzeyini, gövdeyi ve valf grubunu kontrol edin. |
| Çalışma testi | 90 derecelik düzgün hareketi onaylayın ve açık/kapalı göstergesini düzeltin. |
| Kabuk basınç testi | Üzerinde anlaşılan standarda göre basınç içeren gövde bütünlüğünü doğrulayın. |
| Koltuk sızıntı testi | Belirtilen akış yönünde ve test koşulunda kapatma performansını doğrulayın. |
| Aktüatör testi | Etkinleştirildiğinde açılmayı, kapanmayı, tork marjını ve konum geri bildirimini kontrol edin. |
| Ambalaj denetimi | Taşıma sırasında soket uçlarını, bilya deliğini, kolu, aktüatörü ve aksesuarları koruyun. |
İhracat ambalajları arasında plastik soket koruyucuları, pas önleyici koruma, neme dayanıklı ambalaj, köpük ayırma, kartonlar, kontrplak kutular ve paletli yükleme yer alabilir. Paslanmaz çelik sızdırmazlık ve kaynak yüzeyleri karbon çeliği kirliliğinden ve çizilmelerden korunmalıdır.
Sipariş Vermeden Önce Onaylanması Gereken Bilgiler
- Vana boyutu ve miktarı
- Basınç sınıfı ve tasarım basıncı
- Çalışma ve tasarım sıcaklığı
- Boru hattı ortamı, konsantrasyonu ve fazı
- Boru malzemesi, programı ve dış çapı
- Soket kaynağı boyut standardı
- İki parçalı, üç parçalı veya kompakt dövme gövde
- Tam bağlantı noktası veya azaltılmış bağlantı noktası tasarımı
- Gövde, küre, gövde, yatak, salmastra ve cıvatalama malzemeleri
- Manuel, pnömatik veya elektrikle çalıştırma
- Yangına dayanıklı, antistatik, düşük emisyonlu, NACE veya özel test gereksinimleri
- Malzeme sertifikaları, NDE, basınç testi ve muayene belgeleri
- Kaynak prosedürü veya kurulum kısıtlamaları
- Paketleme yöntemi ve teslimat programı
SSS
1. Soket kaynaklı küresel vana ne için kullanılır?
Küçük çaplı endüstriyel boru hatlarında hızlı açma-kapama izolasyonu için soket kaynaklı küresel vana kullanılır. Yaygın uygulamalar arasında kompakt kaynaklı bağlantının gerekli olduğu petrol, gaz, buhar, kimya, enerji santrali, drenaj, havalandırma ve yüksek basınçlı şebeke hatları yer alır.
2. Soket kaynağı ile dişli küresel vana arasındaki fark nedir?
Bir soket kaynaklı küresel vana boruya kalıcı olarak kaynaklanırken, dişli bir küresel vana eşleşen boru dişlerine vidalanır. Soket kaynak bağlantıları kompakt bir kaynaklı bağlantı sağlarken, dişli vanaların kaynak yapmadan takılması ve çıkarılması daha kolaydır.
3. Soket kaynaklı küresel vana yüksek basınca uygun mudur?
Soket kaynaklı küresel vanalar, özellikle dövme çelik gövdelerde zorlu basınç hizmetleri için yaygın olarak mevcuttur. Nihai uygunluk, vana tasarımına, gövde malzemesine, basınç-sıcaklık derecesine, yuva malzemesine, boru spesifikasyonuna ve ilgili proje standardına bağlıdır.
4. Kaynak yapılmadan önce vananın sökülmesi gerekir mi?
Birçok üç parçalı tasarımda, kaynak öncesinde orta gövdenin çıkarılması, yumuşak yuvaları ve contaları ısıdan koruyabilir. Doğru prosedür, valf yapısına ve üreticinin talimatlarına bağlıdır. Kaynak, onaylanmış bir prosedüre ve proje spesifikasyonuna uygun olmalıdır.
5. Kısma için soket kaynaklı küresel vana kullanılabilir mi?
Standart soket kaynaklı küresel vana esas olarak tamamen açık veya tamamen kapalı hizmet için tasarlanmıştır. Kısmen açık konumda sürekli çalışma, hızın top ve yuvalar üzerinde yoğunlaşmasına neden olarak aşınmayı artırabilir. V-portlu küresel vana veya kontrol vanası genellikle doğru akış regülasyonu için daha uygundur.
