Gewindeschieber aus Gussstahl mit Union-Oberteil von Vcore Valve wurde für die Isolierung industrieller Rohrleitungen mit kleinem Durchmesser geprüft, wobei das WCB-Gehäusematerial, die Konstruktion des Überwurfdeckels, die NPT-Innengewindeenden, die Innengarnitur aus SS420 und die mit Stellite beschichteten Sitzflächen den Einsatzbedingungen entsprechen müssen. Diese Seite konzentriert sich auf die Auswahl von Maßen und Materialien, einschließlich F/F-Bestätigung und zeichnungsbasierter Anpassung, statt auf unbestätigte Angaben zur Druckbewertung.
WCB-Absperrschieber mit Union-Oberteil und NPT-Innengewinde aus Stahlguss auf weißem Hintergrund, Handrad und kompaktem Gehäuse
Abb. 1. Produktfoto mit weißem Hintergrund – durch das tatsächlich zugelassene Vcore/Kemus-Ventilmodell ersetzen.

Vcore-Ventil · Konstruierte Produktkonfiguration

Kompaktes Absperrventil mit Gewinde und Überwurfmutter

Für Hersteller von Industrieanlagen, Rohrleitungsbauern und Ventilhändlern muss ein kleiner Absperrschieber mehr als dem Nennrohrdurchmesser entsprechen. Die Oberteilverbindung, das Ventilgehäusematerial, die Gewindeform, die Packung und die durchgehende Umhüllung wirken sich alle auf die Kompatibilität bei Installation und Austausch aus.

Diese Produktseite beschreibt a Absperrschieber aus Gussstahl mit Überwurfmutter und NPT-Innengewinde. Das Ventil ist bestimmt für vollständig geöffnet oder vollständig geschlossen Dienst; Es ist nicht für die routinemäßige Drosselung oder präzise Flusssteuerung gedacht.

Entdecken Sie unser breiteres Angebot Sortiment an industriellen Absperrschiebern für andere Endanschlüsse und Haubenkonstruktionen.

Technische Spezifikationen

Artikel Vorgeschlagene/vom Projekt bestätigte Konfiguration
Produkttyp Manueller Absperrschieber mit kleinem Durchmesser und Metallsitz
Motorhaubenanschluss Union-Motorhaube; Überwurfmutter und Verbindungsdetails gemäß genehmigter Schnittzeichnung
Körpermaterial WCB-Gusskohlenstoffstahl der Güteklasse ASTM A216 (nicht ASTM A105 geschmiedeter Stahl)
Nenngrößen 1″, 1¼″, 1½″, 2″ (NPS); Andere Größen nach Zeichnungsbesprechung
Verbindung beenden NPT-Innengewindeenden; Gewindeabmessungen und Eingriff gemäß ASME B1.20.1, sofern angegeben
Stiel und Besatz SS420-Familie / vom Projekt festgelegte Materialqualität; Die genauen Materialien für Schaft-, Keil- und Sitzkomponenten sind in der Stückliste anzugeben
Sitzgelegenheiten Metallsitz mit Stellite-Aufpanzerung, sofern angegeben; Lagerort, Güteklasse und Enddicke gemäß genehmigter Beschnittzeichnung
Stem configuration Steigende oder nichtsteigende Anordnung: muss anhand des angebotenen Modells und der GA-Zeichnung bestätigt werden
Betreiber Manuelles Handrad
Design / Bewertung Geben Sie bei Anfrage die anwendbare Konstruktionsnorm, Druckklasse und Druck-Temperatur-Bewertung an; ASME B16.34-Anforderungen nur, wenn sie ausdrücklich im genehmigten Designumfang enthalten sind
Testen Gehäuse-, Sitzdichtheits- und Funktionstests gemäß vereinbarter Standards und Akzeptanzkriterien (z. B. API 598, falls auf das genehmigte Design anwendbar)
Medien / Temperatur Projektspezifisch kompatibler Wasser-, Öl-, Gas- oder Versorgungsdienst; Bestätigen Sie vor der Auswahl Korrosion, Flüssigkeitsgefahr und Auslegungstemperatur
Optionen Projektspezifische F/F-, Gewindespezifikations-, Trimm-, Verpackungs-, Markierungs- und Inspektionsdokumentation, vorbehaltlich der technischen Machbarkeit
Druckstufe und Betriebsgrenzen: Lassen Sie sich nicht vom Anschlussdeckel, der WCB-Bezeichnung oder dem äußeren Erscheinungsbild auf einen Druckwert schließen. Die genehmigte Zeichnung, das Gehäuse-/Motorhauben-Verbindungsdesign, die Mindestwandstärke, die geltenden Konstruktionsvorschriften sowie die Temperatur- und Prüfanforderungen legen die verwendbare Produktkonfiguration fest. Ersetzen Sie niemals ein Referenzbild der Klasse 200 durch eine verifizierte Bewertung dieses Ventils.

Union-Motorhaubenkonstruktion: Was Käufer prüfen sollten

Ein Überwurf-Oberteil verbindet die Aufsatzbaugruppe mit dem Gehäuse über eine Überwurfmutter mit Gewinde und nicht über die verschraubte Aufsatzanordnung, die bei vielen größeren Ventilen zu finden ist. Es kann ein kompaktes, wartungsfähiges Design unterstützen, aber die Verbindungsgeometrie, die Dichtung, der Gewindeeingriff und das Anzugsverfahren müssen für die vorgesehene Aufgabe ausgelegt sein.

Fordern Sie für Austauschprojekte eine Querschnittszeichnung an, die die Haubenmutter, die Dichtungsanordnung zwischen Gehäuse und Haube, die Spindelpackung, den Rücksitz (falls vorhanden), den Keilweg und die Sitzgeometrie zeigt. Eine Gewerkschaftshaube tut es nicht allein garantieren eine geringere Leckage, eine höhere Druckfähigkeit oder die Austauschbarkeit mit einem Ventil mit verschraubter Haube.

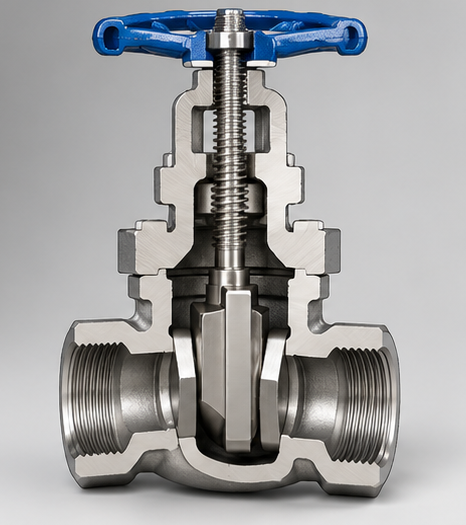

Technische Schnittdarstellung eines Absperrschiebers mit Überwurfmutter und Gewinde, mit Haubenmutter, Spindel, Keil, Metallsitzen und NPT-Innengewindeenden
Abb. 2. Technische Schnittansicht: Identifizieren Sie die Positionen der Überwurfmutter, der Motorhaubenverbindung, des Schafts, des Keils und des gepanzerten Sitzes. Überprüfen Sie dies anhand des GA des Herstellers.

WCB-Körper, SS420-Verkleidung und Stellite-Sitz: Getrennte Materialanforderungen

ASTM A216 WCB bezieht sich auf ein Gehäusematerial aus gegossenem Kohlenstoffstahl. Es ist nicht mit geschmiedetem ASTM A105 austauschbar, nur weil es sich bei beiden um Kohlenstoffstähle handelt. Geben Sie in der Bestellung die WCB-Gussanforderungen und etwaige Materialtestunterlagen an.

SS420 sollte als genaue Materialqualität/-norm auf der genehmigten Teileliste aufgeführt werden und nicht als ausreichende Beschreibung für jede interne Komponente betrachtet werden. Bestätigen Sie die Materialien für Vorbau, Keil, Sitzring und Rücksitz einzeln.

Stellite-Aufpanzerung wird auf vorgesehene Dichtungskontaktflächen aufgetragen, um bei geeigneter Konstruktion die Widerstandsfähigkeit gegen Verschleiß und Abrieb zu verbessern. Bestätigen Sie die Aufpanzerungslegierung, die aufgetragenen Stellen, die endgültige Schichtdicke und die Prüfkriterien. Es stellt nicht unabhängig voneinander eine Nullleckage oder Kompatibilität mit jeder Flüssigkeit fest.

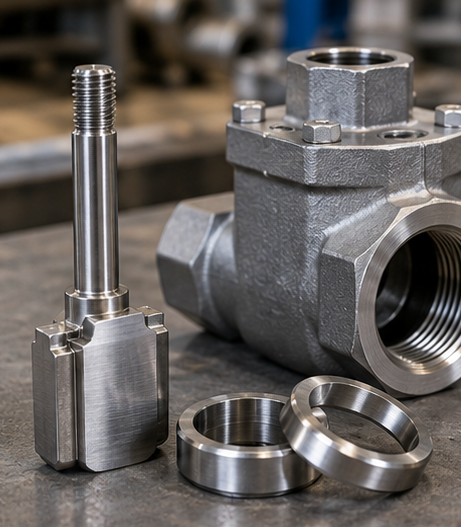

Werkstatttechnik-Nahaufnahme des WCB-Absperrschiebergehäuses, der SS420-Spindel und der mit Stellite beschichteten Sitzflächen
Abb. 3. Material- und Ausstattungsdetails – WCB-Körper, gekennzeichnete SS420-Komponenten und gepanzerte Metallsitzflächen.

Baulänge (F/F) und Gewindeendabmessungen

Ventile mit kurzem Gehäuse und Gewinde werden oft für vorhandene Skids oder enge Rohrleitungsbereiche gekauft. Die Das F/F-Maß ist der axiale Abstand zwischen den beiden äußeren Endflächen des Ventils; es handelt sich nicht um die Gewindeeingriffslänge, die Höhe von Mitte zu Handrad oder den installierten Rohr-zu-Rohr-Abstand. Diese Abmessungen müssen in der allgemeinen Anordnungszeichnung (GA) separat angegeben werden.

Nenngröße (NPS) Nenn-DN-Referenz F/F-Ziel aus dem aktuellen Projekt Maßgenehmigung
1″ DN25 47 mm Zeichnungsbestätigung erforderlich
1¼″ DN32 Wird noch bestätigt Nicht aus benachbarten Größen schließen
1½″ DN40 64 mm Zeichnungsbestätigung erforderlich
2″ DN50 78 mm Zeichnungsbestätigung erforderlich

Hierbei handelt es sich um projektspezifische Zielabmessungen, die für eine bestimmte Anfrage bereitgestellt werden, nicht um veröffentlichte ASME B16.10-Abmessungen oder eine universelle Größentabelle. Die tatsächliche Herstellbarkeit, Maßtoleranz und endgültige F/F unterliegen den vom Werk genehmigten Zeichnungen.

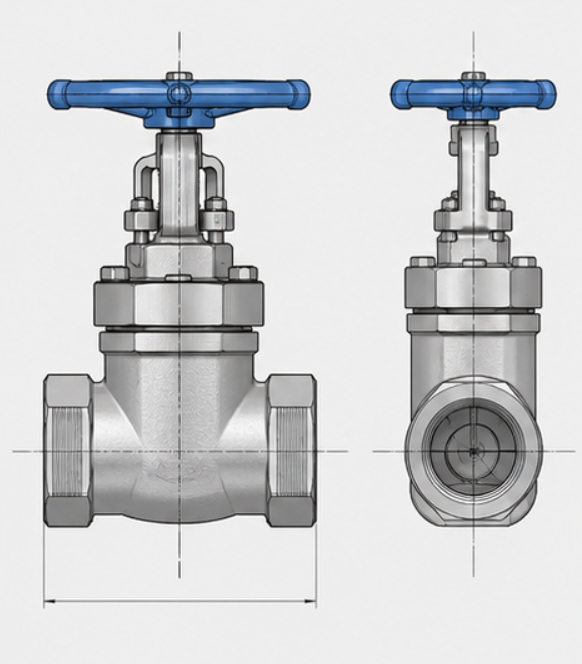

Technisches GA-Abmessungsdiagramm eines NPT-Absperrschiebers mit kleinem Durchgang, mit Angabe der F/F-Länge, der Mittellinienhöhe, des Handraddurchmessers und des Gewindeeingriffs
Abb. 4. GA-Maßreferenz – bestätigen Sie F/F, Gesamthöhe, Handradspiel, NPT-Gewindeform und Eingriff vor der Produktion.

Checkliste für zeichnungsbasierte Anpassungen

  • Senden Sie das vorhandene Ventil/Muster oder eine Maßzeichnung mit F/F, Gesamthöhe und Handraddurchmesser.
  • Geben Sie die NPT-Innengewindegröße, den Gewindestandard, die Gewindetiefe und die Kompatibilität zwischen passendem Rohr und Gewinde an. NPT, BSPT und BSPP sind keine austauschbaren Spezifikationen.
  • Identifizieren Sie den Schafttyp, die Details der Oberteilverbindung, den Keilweg, die Anforderungen an die Durchflussöffnung und die erforderliche Mindestwandstärke.
  • Bestätigen Sie die Bezeichnungen für Gehäuse/Oberteil, Keil, Vorbau, Sitz und Aufpanzerungsmaterial separat.
  • Geben Sie Auslegungsdruck, Auslegungstemperatur, Medium, Prüfkriterien, Kennzeichnung, Menge und Prüfdokumente an.

Typische industrielle Anwendungen

Ausrüstung und Versorgungsleitungen

Manuelle Isolierung kompatibler industrieller Versorgungsleitungen, Hilfsprozessanschlüsse und OEM-Geräterohre, bei denen Gewindeenden und ein kompakter Installationsraum erforderlich sind.

Austausch und Wartung

Zeichnungskonformer Austausch bei vorhandenen Gestellen oder Rohrleitungsbaugruppen, bei denen eine falsche F/F-Abmessung oder eine falsche Gewindeform eine Nacharbeit vor Ort erfordern könnte.

Distributor und Projektversorgung

Kontrollierte Chargenaufträge mithilfe einer gemeinsam genehmigten Zeichnung, eines Schnittplans, einer Materialdokumentation und eines Prüfplans.

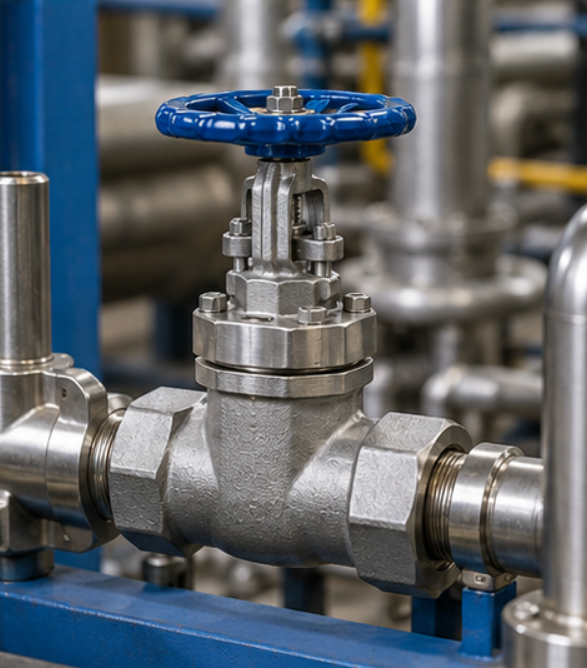

Kleiner WCB-Absperrschieber mit Innengewinde und NPT-Innengewinde, installiert auf einem Industrieanlagengestell mit sicherem Zugang per Handrad
Abb. 5. Beispielhafte Geräte-Skid-Installation; Bestätigen Sie die Rohrlasten vor Ort, den Zugang und die Eignung für Gewindeverbindungen.

Werksinspektion und Lieferdokumentation

Vereinbaren Sie vor dem Versand einen Inspektions- und Testplan, der die Materialidentifizierung, die Dimensionsüberprüfung, die NPT-Gewindemessung, die Montage der Haubenverbindung, den Ventilbetrieb, die Integrität des Gehäuses und die Dichtheitsprüfung des Sitzes umfasst. Wählen Sie Prüfdrücke, Haltezeiten und Akzeptanzkriterien aus tatsächlich anwendbare Design-/Testnorm und genehmigte Bewertung, und nicht allein aus der Nenngröße.

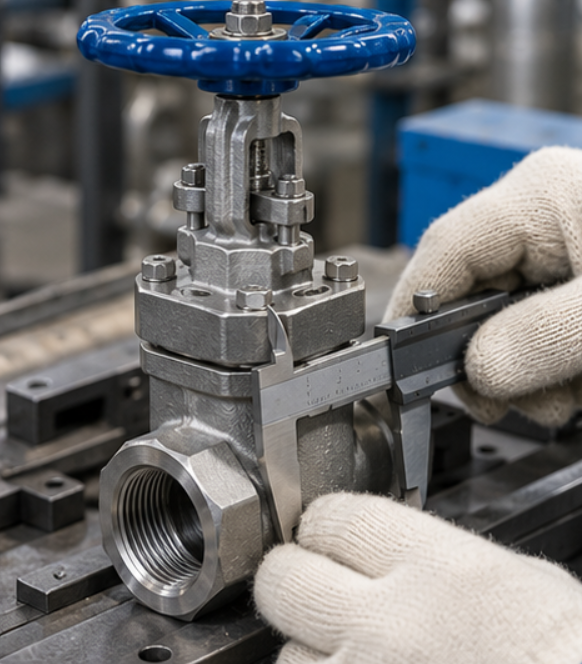

Werksinspektion eines kompakten Gewindeschiebers aus Gussstahl mit Überwurfmutter, einschließlich Maßmessung und Prüfstand
Abb. 6. Maß- und Druckprüfung im Werk des zugelassenen Produktionsmodells.

Die verfügbare Projektdokumentation kann die genehmigte GA und Schnittzeichnung, Stückliste, Materialzertifikate, Maßkontrollbericht, Drucktestaufzeichnungen und Packliste umfassen, wie in der Bestellung angegeben.

Für einen umfassenderen Vergleich von Motorhaubenstilen, Vorbauanordnungen und Endanschlüssen durchsuchen Sie die Produktkategorie Vcore-Absperrschieber. Informationen zu einer externen Anordnung mit steigendem Stamm finden Sie im Steigender Spindelschieber für die Isolierung industrieller Rohrleitungen. Für größere Rohrleitungen, die verschraubte Flanschenden anstelle von NPT-Innengewindeenden erfordern, lesen Sie die Doppelflanschschieber. Dies sind unterschiedliche Konfigurationen; Fordern Sie vor dem Austausch einen technischen Vergleich an.

Häufig gestellte Fragen

Was ist der Unterschied zwischen einer Überwurfmutter und einem verschraubten Haubenschieber?

Bei einer Motorhaube mit Überwurf wird eine Überwurfmutter-Verbindung an der Verbindung zwischen Gehäuse und Motorhaube verwendet, während bei einer verschraubten Motorhaube die Motorhaube durch Schrauben befestigt wird. Die Gelenkkonstruktion und -bewertung müssen für das gewählte Modell überprüft werden; Keine der beiden Anordnungen allein bestimmt den maximalen Betriebsdruck.

Ist dieser Absperrschieber mit Überwurfmutter aus A105-Schmiedestahl gefertigt?

Die hier beschriebene Konfiguration spezifiziert ein ASTM A216 WCB-Gussstahlgehäuse. ASTM A105 ist ein separates geschmiedetes Kohlenstoffstahlmaterial und darf nicht ohne überarbeitetes Design und Bestellgenehmigung ersetzt werden.

Kann ein NPT-Absperrschieber mit Innengewinde an BSP-Rohrgewinde angeschlossen werden?

Von einer direkten Austauschbarkeit ist nicht auszugehen. NPT- und BSP-Gewindeformen und Dichtungspraktiken unterscheiden sich. Bestätigen Sie beide passenden Verbindungen und verwenden Sie die angegebene kompatible Gewindeendkonfiguration.

Ist 1¼ Zoll F/F in einer festen Länge verfügbar?

Nicht aus den aktuellen Projektdaten. Stellen Sie das Ersatzmuster oder die erforderliche F/F-Länge bereit und fordern Sie eine vom Werk genehmigte Maßzeichnung an, bevor Sie die Bestellung aufgeben.

Kann dieser Absperrschieber zur Durchflussregulierung verwendet werden?

Es ist in erster Linie für die vollständig geöffnete/vollständig geschlossene Isolierung konzipiert; Längeres teilweises Öffnen kann den Keil und die Sitze beschädigen. Wählen Sie für die routinemäßige Drosselung ein entsprechend konstruiertes Kugel- oder Steuerventil.

Fordern Sie ein auf die Zeichnung abgestimmtes Angebot an

Senden Sie dem Vcore-Ventil Ihre NPS-Größe, die erforderliche F/F-Abmessung, den NPT-Innengewindestandard, den Auslegungsdruck und die Auslegungstemperatur, das Medium, den WCB/SS420/Stellit-Materialplan, die Menge und Projektzeichnungen. Wir können die erforderliche Konfiguration überprüfen und technische und kommerzielle Details anhand des genehmigten Werksangebots bestätigen.

Website: www.onoffvalve.com   |   Entdecken Sie Absperrschieber
