Ringkasan Singkat:Standar katup periksa berfungsi sebagai tumpukan, bukan sebagai kode tunggal. API 594 dapat menentukan jalur produk untuk banyak katup periksa berflensa, lug, wafer, dan las butt, sementara API 6D mungkin berlaku untuk katup pipa tertutup dan API 602 untuk kelompok katup gerbang, globe, dan katup periksa yang lebih kecil. ASME B16.34 mendukung persyaratan suhu-tekanan dan konstruksi umum, ASME B16.10 menangani dimensi tatap muka, dan API 598 atau ISO 5208 dapat digunakan untuk inspeksi dan pengujian tekanan.
Spesifikasi pembelian yang benar masih harus mengidentifikasi jenis katup, pola bodi, ukuran, kelas tekanan, sambungan ujung, bahan, orientasi pemasangan, dasar pengujian, dokumen yang diperlukan, dan penyimpangan spesifik proyek. Nomor standar saja tidak membuktikan bahwa katup periksa cocok untuk sistem operasi.
Gunakan halaman ini untuk menetapkan setiap persyaratan teknik ke standar, gambar, lembar data, atau catatan inspeksi yang benar sebelum persetujuan teknis.
Langkah 1Definisikan
Jenis katup, servis, ukuran, kelas tekanan, dan pemasangan.
Langkah 2Peta
Tetapkan standar produk, desain, dimensi dan koneksi.
Langkah 3Verifikasi
Periksa bahan, desain kursi, gambar dan batas orientasi.
Langkah 4Tes
Tetapkan persyaratan inspeksi, uji cangkang, dan uji penutupan.
Langkah 5Lepaskan
Tutup penyimpangan dan setujui paket dokumen akhir.
1. Mulailah Dengan Jenis Check Valve, Bukan Nomor Standar
Katup periksa adalah katup satu arah otomatis, tetapi ungkapannya katup periksa mencakup beberapa arsitektur mekanis. Desain ayun, pelat ganda, pelat tunggal, piston, angkat, bola, dan tipe aksial atau nosel dapat berperilaku berbeda meskipun memiliki ukuran nominal dan kelas tekanan yang sama.
Sebelum menetapkan kode apa pun, identifikasi mekanisme penutupan, pengaturan bodi, koneksi akhir, dan layanan. Katup periksa pelat ganda wafer yang digunakan pada pelepasan pompa air pendingin tidak memiliki jalur spesifikasi yang sama dengan katup periksa ayun penutup baut di jalur proses atau katup periksa piston tempa kompak dalam sistem lubang kecil bertekanan tinggi.
Definisikan Katup
- Jenis penutupan: ayun, pelat ganda, piston, angkat, bola atau aksial.
- Pola bodi: wafer, lug, flensa ganda, flensa, BW, SW atau berulir.
- Ukuran nominal dan penunjukan tekanan.
- Konstruksi kursi dan pengaturan pegas, jika ada.
- Arah aliran dan orientasi pemasangan yang diperlukan.
Tentukan Layanan
- Kandungan sedang, suhu, korosi dan padatan.
- Kisaran aliran normal dan kemungkinan pengoperasian aliran rendah.
- Laju pembalikan aliran, masalah pompa dan lonjakan arus.
- Konteks saluran pipa, proses, utilitas atau layanan air.
- Persyaratan inspeksi, ketertelusuran, dan dokumentasi.
Setiap lapisan menjawab pertanyaan teknik yang berbeda. Persetujuan selesai hanya jika lapisannya setuju. LAPISAN 1Produk
API 594API 6DAPI 602
LAPISAN 2Desain
ASME B16.34BahanBatas proyekLAYER 3Antarmuka
ASME B16.10 Ujung flensa / las Disetujui Pengujian GALAYER 4
API 598ISO 5208ITP / laporanLAYER 5Proyek
Lembar DataPenyimpanganCatatan persetujuanAturan utama:
Jangan mengganti keputusan teknis yang hilang hanya dengan menambahkan lebih banyak angka standar.
2. Standar Katup Periksa Inti dan Kontrol Masing-Masing
Cara paling berguna untuk membaca standar katup adalah dengan bertanggung jawab. Satu dokumen dapat menjelaskan kelompok produk, dokumen lain mungkin menetapkan kerangka konstruksi dan suhu tekanan, dokumen lain mungkin mengontrol panjang pemasangan, dan dokumen lain mungkin mengatur inspeksi dan pengujian pabrik.
| Standar | Peran Utama | Konteks Katup Periksa Khas | Yang Masih Perlu Verifikasi |
|---|---|---|---|
| API 594 | Standar produk katup periksa untuk konstruksi flensa, lug, wafer, dan pengelasan butt tertutup. | Desain wafer/lug pola pendek dan katup periksa penutup baut konvensional dalam cakupan yang berlaku. | Tipe aktual, seri dimensi, bahan, desain kursi, pengujian, pemasangan, dan gambar pemasok. |
| API 6D | Spesifikasi pabrikan untuk rangkaian pipa/katup perpipaan tertutup, termasuk katup periksa. | Proyek saluran pipa yang katup periksa yang dipilih berada dalam cakupan API 6D yang ditentukan. | Geometri lubang, perjalanan penutupan, persyaratan jalur pipa proyek, material, orientasi, dan kondisi layanan khusus lainnya. |
| API 602 | Standar produk untuk gerbang, globe, dan katup periksa dalam kisaran ukuran lebih kecil yang disebutkan. | Konstruksi katup periksa baja kompak, termasuk aplikasi lubang kecil yang ditempa. | Jenis penutupan yang tepat, sambungan ujung, kelas tekanan, material, konstruksi penutup, dan jangkauan pemasok. |
| ASME B16.34 | Konstruksi umum dan kerangka pemeringkatan tekanan-suhu untuk katup dalam cakupannya. | Digunakan bersama dengan standar produk dan persyaratan perpipaan proyek. | Jenis produk, tatap muka yang tepat, kesesuaian aplikasi, perilaku dinamis, dan persyaratan pengujian khusus proyek. |
| ASME B16.10 | Standar dimensi tatap muka dan ujung ke ujung untuk kategori katup tertutup. | Proyek pertukaran dan penggantian instalasi. | Selubung badan, akses penutup, titik pengangkatan, detail flensa, dan dimensi gambar sebenarnya yang disetujui. |
| API 598 | Standar inspeksi dan pengujian katup. | Pengujian tekanan dan penutupan pabrik jika ditentukan. | Standar produk yang berlaku, jenis kursi, arah pengujian, kriteria penerimaan proyek, dan persyaratan pelaporan. |
| ISO 5208 | Pengujian tekanan katup industri logam. | Proyek internasional menggunakan persyaratan uji tekanan berbasis ISO. | Prioritas standar produk, penambahan proyek, prosedur pengujian dan dokumentasi penerimaan akhir. |
3. API 594: Jalur Standar Produk Utama untuk Banyak Katup Periksa Industri
API 594 adalah salah satu standar katup periksa yang paling sering dijadikan referensi dalam pengadaan minyak bumi dan industri proses. Cakupan yang dipublikasikan mencakup katup periksa bergelang, lug, wafer, dan las butt, dan informasi lisensi API mengidentifikasi kategori produk Tipe A dan Tipe B.
API 594 Tipe A – Pandangan Praktis
Tipe A dikaitkan dengan konstruksi tatap muka yang lebih pendek yang digunakan dengan pengaturan wafer, lug, atau flensa ganda dan dapat mencakup konsep penutupan pelat tunggal atau pelat ganda tergantung pada konstruksi yang berlaku.
Katup ini sering dipilih jika panjang dan berat pemasangan penting, namun proyek masih harus memverifikasi pergerakan pelat, desain pegas, pengaturan tempat duduk, kompatibilitas flensa, dan orientasi pemasangan.
API 594 Tipe B – Pandangan Praktis
Tipe B dikaitkan dengan konstruksi katup periksa tatap muka yang lebih panjang dan ditutup dengan baut menggunakan ujung bergelang atau las butt.
Referensi Tipe B tidak menggantikan gambar yang disetujui. Tinggi penutup, jarak bebas engsel, pergerakan cakram internal, akses perawatan, dan detail ujung yang tepat masih harus diperiksa sebelum rilis produksi.
Model bodi dan tipe penutup harus selalu dinyatakan secara terpisah. Misalnya, kue wafer menggambarkan susunan badan/sambungan, sedangkan pelat ganda menjelaskan mekanisme penutupan. Deskripsi pembelian seperti “katup periksa wafer API 594” tidak lengkap kecuali desain penutup, ukuran, penetapan tekanan, bahan, desain dudukan, dan seri dimensi juga ditentukan.
Poin ulasan umum Pola Ringkas / Pendek:
pola bodi · susunan pelat · pegas · jarak bebas flensa
KONSEP TIPE B
Penutup Baut / Pola Lebih Panjang Poin ulasan umum:
akses penutup · perjalanan engsel · panjang terpasang · detail ujung
4. Dimana API 6D dan API 602 Cocok
API 6D untuk Aplikasi Katup Pipa Tertutup
Spesifikasi API 6D tidak terbatas pada katup bola. API mengidentifikasinya sebagai spesifikasi untuk katup, dan aplikasi yang tercakup mencakup katup periksa bersama dengan kelompok katup pipa/perpipaan lainnya. Hal ini menjadi relevan ketika proyek memerlukan check valve dalam lingkup yang ditentukan.
Namun, referensi API 6D tidak secara otomatis membuktikan bahwa check valve cocok untuk setiap kondisi pipa. Jika jalur pig atau jarak internal penting, tinjau geometri lubang sebenarnya, pergerakan cakram, posisi penutupan dan gambar bagian yang disetujui. Jika jasa tersebut bersifat asam, kriogenik, mengandung hidrogen atau yang khusus lainnya, persyaratan tersebut harus ditambahkan secara terpisah.
API 602 untuk Kelompok Katup Kompak yang Lebih Kecil
API 602 mencakup gerbang, globe, dan katup periksa dalam kisaran ukuran yang lebih kecil. Informasi perizinan API saat ini mengidentifikasi katup periksa untuk DN 100 (NPS 4) dan lebih kecil. Untuk pengadaan, ini berarti pembeli tetap harus menentukan apakah check valve yang ditawarkan adalah piston, lift, ball, swing atau konstruksi lain yang diizinkan, serta jenis sambungan, kelas tekanan dan material.
Cakupan standar dan rentang produksi sebenarnya dari pemasok bukanlah hal yang sama. Suatu standar mungkin mengizinkan beberapa pengaturan yang tidak ditawarkan oleh pabrikan pada setiap material, kelas tekanan, atau sambungan.
5. ASME B16.34, Dimensi Tatap Muka dan Koneksi Akhir
ASME B16.34: Konstruksi Umum dan Kerangka Suhu Tekanan
ASME B16.34 memberikan kerangka kerja yang luas untuk konstruksi katup baru dalam cakupannya, termasuk peringkat tekanan-suhu, material, dimensi dan toleransi, pemeriksaan, pengujian dan penandaan. Oleh karena itu, ini merupakan referensi desain dan peringkat yang penting, tetapi tidak menggantikan standar katup periksa khusus produk.
Sebuah spesifikasi dapat secara sah memerlukan standar produk API dan ASME B16.34 karena dokumen tersebut mungkin mengontrol lapisan tanggung jawab yang berbeda.
ASME B16.10: Panjang Terpasang dan Dapat Dipertukarkan
ASME B16.10 menangani dimensi tatap muka dan ujung ke ujung untuk kategori katup tertutup dengan tujuan mendukung pertukaran instalasi. Hal ini sangat penting terutama untuk proyek penggantian dimana pipa tidak dapat dipindahkan.
Tatap muka hanyalah satu dimensi. Gambar pengaturan umum yang disetujui juga harus menunjukkan dimensi luar bodi, tinggi penutup, jarak engsel atau perawatan, fitur pengangkatan, detail flensa atau ujung pengelasan, dan sambungan saluran pembuangan atau ventilasi.
| Barang Antarmuka | Referensi Khas | Apa yang Harus Dinyatakan oleh RFQ | Bukti Akhir |
|---|---|---|---|
| Tatap muka / ujung ke ujung | ASME B16.10 atau persyaratan dimensi standar produk | Jenis, ukuran, kelas, dan seri dimensi yang berlaku | Gambar GA / dimensi yang disetujui |
| Ujung bergelang | Standar flensa ASME yang berlaku dan kelas perpipaan proyek | Ukuran nominal, kelas, permukaan, pengeboran dan antarmuka paking | Lembar data + gambar |
| Ujung las butt | Persyaratan ujung las/perpipaan yang berlaku | Jadwal atau lubang pipa, persiapan akhir dan material | Gambar detail akhir yang disetujui |
| Ujung las soket / berulir | Persyaratan koneksi lubang kecil yang berlaku | Bentuk koneksi, ukuran, peringkat dan batasan proyek | Lembar data + gambar produk |
6. API 598 dan ISO 5208: Standar Pengujian Merupakan Lapisan Terpisah
Pengujian tekanan harus ditentukan sebagai lapisan tanggung jawabnya sendiri. API 598 banyak digunakan untuk inspeksi dan pengujian katup. ISO 5208 memberikan kerangka pengujian tekanan untuk katup industri logam dan menyatakan bahwa kerangka tersebut dimaksudkan untuk digunakan bersama dengan standar produk katup yang berlaku.
Standar produk, spesifikasi proyek, dan prosedur pengujian yang disetujui harus menentukan dasar pengujian akhir. Jangan memasukkan nilai tekanan umum atau klaim kebocoran ke dalam RFQ tanpa mengonfirmasi edisi standar pengontrol dan konstruksi kursi.
Uji Batas Shell / Tekanan
Mengonfirmasi integritas bagian yang mengandung tekanan berdasarkan dasar pengujian yang berlaku. Catatan pengujian harus mengidentifikasi katup, standar, media pengujian, dasar tekanan, durasi dan hasil.
Penutupan / Tes Kursi
Memverifikasi kekencangan penutupan dalam kondisi yang ditentukan. Untuk katup periksa, arah pengujian, jenis dudukan, arah pembebanan, dan dasar kebocoran yang diizinkan harus jelas.
RFQ / Lembar Data
Standar + edisiLingkup inspeksiSaksi/titik penahanan
2 · PROSEDUR
ITP yang disetujui
Metode pengujianMedium / arahDasar penerimaan3 · EKSEKUSI
Uji Pabrik
Tes shellTes penutupanVisual / dimensi4 · BUKTI
Rekam Rilis
Laporan pengujianMTR / ketertelusuranStatus inspeksi yang disetujuiPrinsip persetujuan:
“Terhidrouji” saja tidak cukup. Laporan tersebut harus dapat ditelusuri ke katup sebenarnya dan dasar pengujian yang disetujui.
Untuk tinjauan lebih mendalam mengenai pengujian cangkang, pengujian kursi, dan catatan kebocoran, lihat Vcore Valve's Metode Uji Tekanan Katup.

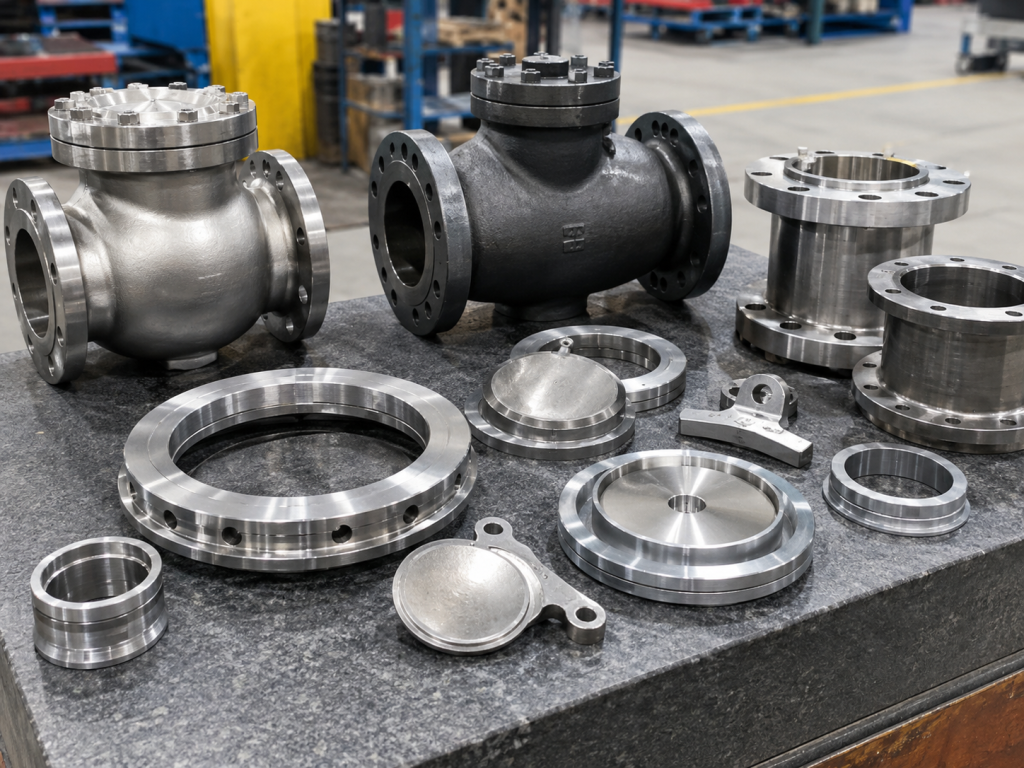

7. Bahan, Kondisi Layanan dan Persyaratan Khusus Proyek
Standar tidak menggantikan pemilihan material. Proyek tetap harus mengidentifikasi bodi, penutup, cakram atau pelat, dudukan, pin engsel, pegas, poros, paking, dan bahan baut yang diperlukan untuk servis.
Kelas tekanan saja bukanlah spesifikasi material. Suhu, korosi, klorida, erosi, pembatasan layanan asam, persyaratan dampak suhu rendah dan kondisi proyek lainnya dapat mengubah sistem material yang dapat diterima.
| Komponen | Apa yang Harus Didefinisikan | Catatan Verifikasi Khas | Risiko Umum |
|---|---|---|---|
| Badan/penutup | Tingkat material, dasar tekanan-suhu dan persyaratan tambahan lainnya | BOM, MTR, lembar data yang disetujui | Kata-kata umum “tahan karat” atau “baja karbon”. |
| Cakram/pelat | Bahan, kekerasan atau lapisan luar jika diperlukan, geometri dan perjalanan | BOM, gambar bagian, MTR | Deskripsi pemasaran yang digunakan bukan materi yang dipasok sebenarnya |
| Kursi | Desain logam atau tangguh, material, suhu dan dasar kebocoran | Lembar data + catatan pengujian penutupan | “Nol kebocoran” dinyatakan tanpa dasar pengujian yang ditentukan |
| Pegas / engsel / pin | Material, kompatibilitas korosi dan pengaturan mekanis | BOM + gambar bagian | Material pegas dihilangkan dari tinjauan korosi |
| Baut / paking | Kelas, kisaran suhu dan batasan proyek | BOM / catatan material | Ketidaksesuaian dengan bahan bodi atau suhu servis |
8. Kepatuhan Standar Tidak Membuktikan Kesesuaian Dinamis
Katup periksa yang memenuhi standar masih bisa menjadi pilihan yang buruk untuk sistem tertentu. Kepatuhan manufaktur tidak secara otomatis membuktikan perilaku non-banting, kontrol palu air, penurunan tekanan rendah, tekanan retak tertentu, operasi aliran rendah yang stabil, pemasangan di semua posisi, atau kemampuan babi.
Hasil tersebut bergantung pada geometri katup aktual, massa penutup, karakteristik pegas, desain dudukan, kecepatan aliran, laju perlambatan, tata letak perpipaan, perilaku pompa, dan orientasi pemasangan.
- Palu air: mengevaluasi perlambatan sistem dan dinamika penutupan.
- Aliran minimum: verifikasi bahwa elemen penutupan dapat tetap stabil.
- Orientasi: mengkonfirmasi apakah gravitasi membantu atau menentang penutupan.
- Kehilangan tekanan: periksa data katup aktual yang dipilih, bukan label tipe generik.
- Kemampuan babi: buktikan bagian yang jelas dari geometri dan gambar produk.
- Korosi: tinjau setiap komponen yang dibasahi, tidak hanya badan katup.
Untuk masalah khusus pemasangan seperti pemasangan vertikal, arah aliran, penyelarasan flensa, dan lokasi pelepasan pompa, gunakan Periksa Panduan Pemasangan Katup.
9. Cara Membangun Tumpukan Standar Katup Periksa untuk RFQ
RFQ praktis harus disusun dari kondisi pengoperasian ke luar. Menyalin daftar standar proyek sebelumnya dapat menimbulkan konflik tersembunyi jika jenis katup, kelas tekanan, standar perpipaan, atau dasar pengujian telah berubah.
- Definisikan katup: tipe penutup, pola bodi, sambungan ujung, ukuran dan penunjukan tekanan.
- Tentukan layanan: medium, suhu, korosi, padatan, rentang aliran dan orientasi pemasangan.
- Pilih standar produk: misalnya API 594, API 6D atau API 602 bila berlaku.
- Tambahkan kerangka desain/peringkat: seperti ASME B16.34 bila diperlukan.
- Tutup antarmuka perpipaan: persyaratan tatap muka dan koneksi.
- Tentukan bahan: bodi, komponen penutup, jok, pegas/engsel, paking dan baut.
- Definisikan pengujian: standar inspeksi, arah pengujian, catatan yang diperlukan dan poin saksi.
- Daftar dokumen: lembar data, gambar GA, MTR, ITP, laporan pengujian dan berkas akhir.
- Mengatasi penyimpangan: mendokumentasikan perbedaan antara tawaran pemasok dan persyaratan proyek sebelum produksi.
Katup + Tipe servis, medium, tekanan, suhu, orientasi2
Peta Standarproduk, desain, dimensi, pengujian3
Lembar data Penawaran Pemasok, GA, BOM, pernyataan deviasi4
InspeksiITP, catatan material, laporan uji tekanan5
Persetujuan semua penyimpangan ditutup dan bukti lengkap Gerbang pelepasan :
Standar, lembar data, gambar, bahan dan laporan pengujian harus menjelaskan konfigurasi katup yang sama.
10. Dokumen Yang Harus Membuktikan Kepatuhan
| Persyaratan | Bukti Utama | Bukti Pendukung | Risiko Tinjauan Umum |
|---|---|---|---|
| Jenis dan konstruksi katup | Lembar data yang disetujui | GA / gambar bagian | Deskripsi umum “katup periksa”. |
| Tatap muka dan amplop | Gambar dimensi yang disetujui | Standar dimensi yang berlaku | Seri salah atau izin perawatan tidak lengkap |
| Bahan | BOM + MTR | Spesifikasi bahan | Teks katalog digunakan sebagai bukti ketertelusuran |
| Kursi dan penyegelan | Lembar data / gambar bagian | Persyaratan uji penutupan | Klaim kebocoran tanpa dasar pengujian yang ditentukan |
| Pengujian tekanan | Laporan pengujian | ITP + prosedur yang disetujui | Laporan tidak dapat dilacak ke katup atau edisi standar |
| Batasan pemasangan | Lembar Data / IOM | Tinjauan aplikasi | Dengan asumsi setiap katup periksa dapat dipasang di setiap orientasi |
| Penyimpangan | Daftar penyimpangan yang disetujui | Catatan klarifikasi teknis | Keheningan pemasok diartikan sebagai kepatuhan |
11. Periksa Daftar Periksa Verifikasi RFQ Katup
- Jenis katup dan mekanisme penutupan dinyatakan dengan jelas.
- Pola bodi dan sambungan ujung ditentukan secara terpisah.
- Ukuran nominal dan penunjukan tekanan dikonfirmasi.
- Standar dan edisi yang berlaku tercantum.
- Seri tatap muka atau ujung ke ujung diidentifikasi.
- Antarmuka flensa atau ujung las cocok dengan kelas perpipaan.
- Bahan bodi, penutup, dudukan, pegas/engsel, dan baut telah ditentukan.
- Arah aliran dan orientasi pemasangan yang diizinkan didokumentasikan.
- Persyaratan inspeksi dan uji tekanan telah ditentukan.
- MTR, ITP, laporan pengujian dan persyaratan gambar dimensi tercantum.
- Titik saksi atau titik tunggu diidentifikasi sebelum produksi.
- Semua penyimpangan pemasok ditinjau dan ditutup secara resmi.
Kirim Vcore Valve Spesifikasi Check Valve Lengkap
Menyediakan kondisi medium, ukuran, tekanan dan suhu, jenis katup, sambungan ujung, bahan, standar yang berlaku, orientasi pemasangan, dan persyaratan inspeksi. Vcore Valve dapat meninjau konfigurasi, gambar, ruang lingkup pengujian, dan paket dokumen sebelum produksi.
Sumber Daya Katup Periksa Terkait
- Periksa Panduan Pemasangan Katup
- Metode Uji Tekanan Katup
- Panduan Produk Katup Periksa Ayun
- Panduan Produk Katup Periksa Ayun Wafer
Pertanyaan Yang Sering Diajukan Tentang Standar Katup Periksa
Apa standar API utama untuk katup periksa industri?
API 594 adalah standar produk khusus katup periksa utama untuk konstruksi flensa tertutup, lug, wafer, dan pengelasan butt. RFQ akhir masih perlu menentukan konstruksi katup sebenarnya, dimensi, bahan, pengujian dan persyaratan proyek.
Apa perbedaan antara API 594 dan API 598?
Mereka melayani tujuan yang berbeda. API 594 adalah jalur standar produk untuk konstruksi katup periksa tertutup. API 598 adalah standar inspeksi dan pengujian yang digunakan untuk beberapa jenis katup. Sebuah proyek mungkin memerlukan keduanya.
Apakah ASME B16.34 menggantikan API 594?
ASME B16.34 memberikan konstruksi umum dan kerangka suhu tekanan untuk katup dalam cakupannya, sedangkan API 594 membahas konstruksi produk katup periksa yang tercakup. Mereka mungkin ditentukan bersama-sama.
Kapan API 6D diterapkan pada check valve?
API 6D mungkin berlaku ketika proyek menentukan pipa tertutup atau katup pipa dalam lingkup standar. Geometri katup aktual, material, persyaratan lubang, dan kondisi proyek masih perlu diverifikasi secara terpisah.
Untuk apa API 602 digunakan?
API 602 mencakup gerbang, globe, dan katup periksa dalam cakupan ukurannya yang lebih kecil. Untuk check valve, pembeli masih perlu mengidentifikasi jenis penutupan, sambungan, kelas tekanan, bahan dan persyaratan pengujian.
Kontrol standar manakah yang memeriksa dimensi tatap muka katup?
ASME B16.10 adalah referensi dimensi umum untuk kategori katup tertutup, sementara standar produk juga dapat mencakup atau merujuk pada persyaratan dimensi yang berlaku. Gambar yang disetujui pemasok harus selalu digunakan untuk memverifikasi katup sebenarnya yang ditawarkan.
Standar mana yang digunakan untuk pengujian tekanan katup periksa?
API 598 umumnya ditentukan dalam proyek industri, sementara ISO 5208 juga digunakan secara internasional. Standar produk dan spesifikasi proyek menentukan dasar pengujian akhir, kondisi pengujian, dan bukti yang diperlukan.
Apakah kepatuhan terhadap standar API atau ASME menjamin bahwa katup periksa tidak akan terbanting?
Tidak. Perilaku penutupan dinamis bergantung pada geometri katup aktual, massa penutupan, desain pegas, kondisi aliran, laju perlambatan, sistem perpipaan, dan orientasi pemasangan. Kinerja non-slam memerlukan tinjauan khusus aplikasi.
Referensi teknis:
- American Petroleum Institute – pembaruan program API 594 / API 602
- American Petroleum Institute – Spesifikasi API 6D
- ASME B16.34 – Katup, Bergelang, Berulir, dan Ujung Pengelasan
- ASME B16.10 – Dimensi Katup Tatap Muka dan Ujung ke Ujung
- ISO 5208:2015 – Katup industri – Pengujian tekanan katup logam
Penting: Selalu verifikasi edisi, tambahan, kesalahan, dan persyaratan tambahan pembeli yang ditentukan proyek. Panduan ini menjelaskan bagaimana standar-standar tersebut dapat dipadukan; itu tidak mereproduksi klausa standar berhak cipta atau tabel dimensi/pengujian.
