Questa pagina del prodotto copre configurazioni di valvole a sfera completamente saldate anziché un modello dimensionale fisso. A seconda delle dimensioni della valvola, della pressione, del fluido e delle condizioni di installazione, la valvola può utilizzare una struttura a sfera flottante o montata su perno, design a passaggio pieno o ridotto, estremità flangiate o saldate di testa, stelo esteso, connessioni di scarico e sfiato, rivestimento anticorrosione e opzioni di attuatore. La configurazione finale deve essere confermata dal disegno approvato e dalle specifiche di progetto.
Caratteristiche principali del prodotto
- Struttura del corpo completamente saldata con percorsi di perdita ridotti dei giunti esterni del corpo
- Design con sfera flottante o montata su perno in base alle dimensioni e alla pressione della valvola
- Passaggio del flusso a passaggio totale o ridotto
- Connessioni terminali flangiate, a saldare di testa o specifiche del progetto
- Opzione stelo esteso per servizio interrato, tubazioni isolate o funzionamento remoto
- Opzioni di drenaggio, sfiato, iniezione di sigillante e scarico della cavità disponibili per il modello selezionato
- Cambio manuale, funzionamento pneumatico, elettrico o idraulico
- Opzioni di rivestimento esterno, guaina isolante o protezione dalla corrosione per servizi interrati o di riscaldamento
- Requisiti API 6D, antincendio, NACE, DBB o EN 488 disponibili solo se specificati e supportati dal progetto selezionato
Configurazione del prodotto
| Elemento di configurazione | Configurazione comune | Opzioni del progetto |
|---|---|---|
| Struttura corporea | Corpo completamente saldato | Corpo saldato con componenti forgiati, fusi o fabbricati |
| Supporto per la palla | Palla galleggiante per taglie più piccole selezionate | Design montato su perno per servizi più grandi o a pressione più elevata |
| Tipo di foro | Passaggio totale o passaggio ridotto | Foro piggable solo se confermato dal disegno |
| Termina connessione | Estremità saldate di testa o flangiate | Flangia RTJ, estremità a saldare estese o connessione specifica per il progetto |
| Installazione | Installazione di condotte fuori terra | Servizio interrato, tubazione isolata o rete di teleriscaldamento |
| Operazione | Leva o cambio | Stelo prolungato, attuatore pneumatico, elettrico o idraulico |
Specifiche tecniche
| Articolo di specifica | Opzioni tipiche/disponibili |
|---|---|
| Tipo di prodotto | Valvola a sfera completamente saldata/valvola a sfera con corpo saldato |
| Funzione primaria | Isolamento on-off per gas, riscaldamento, petrolio, servizi di pubblica utilità e condutture |
| Costruzione del corpo | Struttura della carrozzeria completamente saldata |
| Supporto per la palla | Sfera flottante o perno montato, a seconda della dimensione e della pressione selezionate |
| Gamma di dimensioni | Secondo la serie di prodotti selezionata e il disegno approvato |
| Valutazione della pressione | In base al materiale del corpo, alla connessione terminale, alla temperatura e al valore nominale pressione-temperatura approvato |
| Materiale del corpo | Acciaio al carbonio, acciaio inossidabile, acciaio a bassa temperatura, acciaio legato o materiale specificato dal progetto |
| Materiale della palla | Acciaio inossidabile, acciaio inossidabile rivestito, acciaio legato o materiale specificato dal progetto |
| Materiale dello stelo | Acciaio inossidabile, acciaio legato, acciaio inossidabile duplex o materiale specificato dal progetto |
| Materiale del sedile | PTFE, RPTFE, PEEK, PCTFE, sede metallica o materiale della sede specificato dal progetto |
| Imballaggio | PTFE, grafite, grafite flessibile o sistema di baderna a basse emissioni |
| Termina connessione | Collegamento di tubazioni con saldatura di testa, flangiato o specifico per il progetto |
| Opzione stelo | Stelo standard o stelo prolungato |
| Operazione | Leva, cambio, attuatore pneumatico, attuatore elettrico o attuatore idraulico |
| Riferimento alla progettazione | API 6D, ASME B16.34, EN 488 o specifiche di progetto approvate, ove applicabile |
| Riferimento ai test | API 598, API 6D, EN 12266 o specifica di ispezione approvata ove applicabile |
| Media tipici | Gas naturale, gas di città, acqua di riscaldamento, acqua calda, petrolio, servizi termici e fluidi di processo selezionati |
Nota tecnica: Non pubblicare valori massimi fissi di pressione, temperatura, profondità di servizio interrato, durata di servizio o conformità agli standard a meno che non siano confermati dalla scheda tecnica del prodotto selezionato, dal disegno approvato e dalle specifiche di progetto.

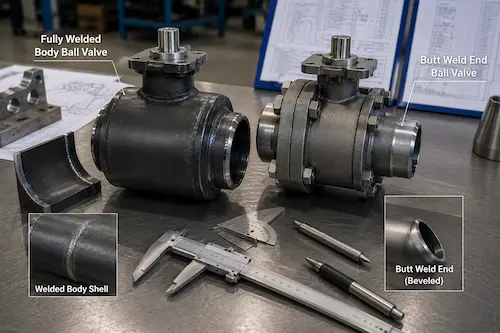

Corpo completamente saldato e connessione con estremità saldata di testa
Una valvola a sfera completamente saldata si riferisce alla struttura del corpo della valvola saldata. Una valvola a sfera con saldatura di testa si riferisce alla connessione dell'estremità della tubazione. Questi due termini sono correlati ma non identici. Una valvola può avere un corpo completamente saldato ed estremità flangiate, oppure un corpo completamente saldato ed estremità saldate di testa.
| Termine | Cosa descrive | Perché è importante |
|---|---|---|
| Corpo completamente saldato | Il guscio del corpo valvola è saldato anziché imbullonato insieme. | Riduce i percorsi di perdita esterni dalle articolazioni del corpo. |
| Estremità saldate di testa | Le estremità della valvola sono predisposte per la saldatura direttamente sulla tubazione. | Crea una connessione pipeline permanente. |
| Estremità flangiate | La valvola si collega alle flange della tubazione con bulloni e guarnizioni. | Consente una più facile rimozione e sostituzione della valvola. |
Per la selezione della connessione con estremità saldata, confrontare il Valvola a sfera con saldatura di testa. Per l'installazione di tubazioni imbullonate rimovibili, consultare la Valvola a sfera flangiata.

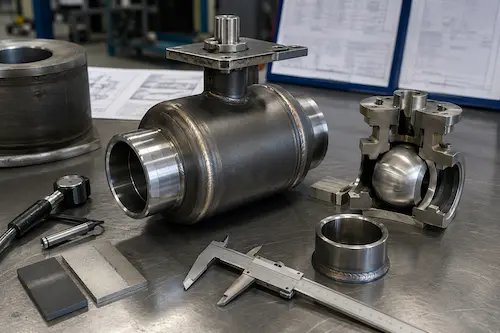

Design del corpo completamente saldato
La struttura della carrozzeria completamente saldata elimina i tradizionali giunti della carrozzeria imbullonati. Ciò può ridurre il rischio di perdite esterne e rendere la valvola compatta per il servizio di tubazioni, gas e riscaldamento. Tuttavia, ciò significa anche che la carrozzeria generalmente non è progettata per lo smontaggio sul campo. Prima della scelta è necessario considerare la sede, la sfera e la manutenzione interna.
| Punto di progettazione | Significato della selezione |
|---|---|
| Scocca saldata | Riduce i percorsi di perdita dei giunti del corpo rispetto alla struttura a corpo diviso imbullonata. |
| Corpo non smontabile | Normalmente la riparazione interna non può essere eseguita aprendo il corpo della valvola sul campo. |
| Struttura compatta | Utile per condotte interrate, reti di riscaldamento e stazioni di condutture. |
| Vita da seduto | Il materiale del sedile e le condizioni di servizio devono essere esaminati attentamente poiché lo smontaggio della carrozzeria è limitato. |
| Qualità della saldatura | L'ispezione delle saldature della carrozzeria e le prove di pressione sono importanti per l'accettazione del progetto. |
Opzioni flottanti e montate su perno
Le valvole a sfera flottante completamente saldate vengono spesso utilizzate in dimensioni più piccole e intervalli di pressione adeguati. Le valvole completamente saldate montate su perno sono comunemente selezionate per dimensioni più grandi, pressioni più elevate, servizio di tubazioni e applicazioni interrate dove sono richiesti una coppia operativa inferiore e un supporto della sfera più forte.
| Tipo di progetto | Vantaggio principale | Uso tipico |
|---|---|---|
| Valvola a sfera galleggiante completamente saldata | Struttura compatta per condutture e servizi di pubblica utilità più piccoli | Isolamento di gas, riscaldamento, acqua e servizi in dimensioni selezionate |
| Valvola a sfera completamente saldata montata su perno | Coppia operativa inferiore e supporto più forte per valvole più grandi | Gas naturale, gasdotti, servizi interrati e isolamento ad alta pressione |
| Valvola a sfera completamente saldata con stelo prolungato | Consente il funzionamento sopra il livello del suolo o sopra l'isolamento | Condotte interrate, teleriscaldamento e servizio isolato |
Per un isolamento delle tubazioni con pressione nominale maggiore, confrontare il nostro Valvola a sfera con perno forgiato. Ulteriori strutture di valvole a sfera sono elencate nel Categoria Valvola a sfera.
Servizio interrato e opzioni stelo esteso
Le valvole a sfera completamente saldate sono comunemente considerate per il servizio interrato perché la loro struttura del corpo saldato è compatta e riduce i percorsi di perdita tra il corpo e i giunti. Per l'installazione interrata, la valvola deve essere esaminata come parte del sistema di tubazioni completo, non solo come valvola autonoma.
| Articolo di servizio sepolto | Perché è importante |
|---|---|
| Lunghezza dello stelo estesa | Determina l'altezza operativa dal suolo o all'interno della camera della valvola. |
| Protezione dello stelo | Protegge l'estensione operativa da terra, acqua, corrosione e danni meccanici. |
| Disposizione di scarico e sfiato | Necessario quando è specificato il drenaggio, lo sfiato o il test della cavità corporea. |
| Rivestimento esterno | Protegge il corpo della valvola dalla corrosione del suolo e dall'ambiente interrato della tubazione. |
| Compatibilità protezione catodica | Potrebbe essere necessario per sistemi di tubazioni in acciaio interrate. |
| Metodo operativo | Il riduttore, la chiave a T, lo stelo di estensione o l'interfaccia dell'attuatore devono essere definiti prima della produzione. |
Materiali e opzioni di sigillatura
| Componente | Opzioni comuni | Considerazione sulla selezione |
|---|---|---|
| Corpo | Acciaio al carbonio, acciaio inossidabile, acciaio a bassa temperatura o acciaio legato | Pressione, temperatura, corrosione, requisiti di saldatura e condizioni di servizio interrato |
| Palla | Acciaio inossidabile, acciaio inossidabile rivestito o materiale specificato dal progetto | Resistenza alla corrosione, durezza, finitura superficiale e prestazioni di tenuta |
| Gambo | Acciaio inossidabile, acciaio legato o materiale specificato dal progetto | Trasmissione della coppia, resistenza alla corrosione e design con stelo esteso |
| Sedile | Sede in PTFE, RPTFE, PEEK, PCTFE o metallo | Pressione, temperatura, servizio del gas, chimica dell'acqua di riscaldamento e requisiti di perdita |
| Imballaggio | PTFE, grafite, grafite flessibile o baderna a bassa emissione | Requisiti di tenuta dello stelo, temperatura, ciclismo e sicurezza antincendio |
| Sigillo del corpo | Struttura del corpo saldata con sistema di tenuta interna secondo disegno | Costruzione del corpo, cicli di pressione e requisiti di durata utile |
| Rivestimento esterno | Rivestimento epossidico, poliuretanico, FBE, PE o rivestimento specifico per il progetto | Specifiche di servizio interrato, corrosione del suolo, rete di riscaldamento o rivestimento di tubazioni |
Opzioni di connessione e funzionamento
| Opzione | Vantaggio principale | Uso tipico |
|---|---|---|
| Valvola a sfera completamente saldata con saldatura di testa | Collegamento permanente della tubazione con percorsi di perdita dei giunti esterni ridotti | Servizio di gasdotti, petrolio, riscaldamento e condutture interrate |
| Valvola a sfera flangiata completamente saldata | Collegamento della tubazione rimovibile mantenendo la struttura del corpo della valvola saldata | Stazioni di condutture fuori terra e isolamento delle apparecchiature |
| Design dello stelo esteso | Consente il funzionamento sopra il suolo o a livello di isolamento | Servizi interrati e sistemi di teleriscaldamento |
| Funzionamento del cambio | Riduce lo sforzo manuale per le valvole più grandi | Valvole per tubazioni di medie e grandi dimensioni |
| Attuatore elettrico | Funzionamento remoto dove è richiesta l'automazione | Reti di riscaldamento, linee di servizio e stazioni di gasdotti |
| Attuatore pneumatico/idraulico | Funzionamento veloce o coppia elevata | Isolamento delle tubazioni, ESD e servizio ad alta pressione |
Applicazioni tipiche
Le valvole a sfera completamente saldate vengono selezionate laddove sono importanti la struttura compatta, l'integrità della tubazione e il ridotto rischio di perdite esterne dei giunti del corpo. Le aree di servizio comuni includono:
- Condotte per il trasporto e la distribuzione del gas naturale
- Reti urbane del gas e del gas combustibile
- Teleriscaldamento e condutture di acqua calda
- Punti di isolamento della pipeline interrati
- Sistemi di condotte per petrolio e prodotti raffinati
- Stazioni di valvole di blocco di tubazioni
- Linee utenze termiche e di servizio impianti
- Condotte isolate e installazioni di difficile accesso
Per i progetti di oleodotti e gasdotti, confrontare il Valvola a sfera API 6D. Per l'isolamento ad alta pressione, vedere il Valvola a sfera ad alta pressione. Per il servizio testato al fuoco, confrontare il Valvola a sfera antincendio.
Limiti dell'applicazione
- La struttura del corpo completamente saldata non significa che la valvola sia sempre conforme alle norme API 6D, ignifuga, DBB o NACE.
- Il corpo della valvola generalmente non è progettato per lo smontaggio sul campo.
- Il materiale del sedile e le condizioni di servizio devono essere esaminati attentamente perché la manutenzione interna è limitata.
- Il servizio interrato richiede rivestimento, estensione dello stelo, protezione dalla corrosione e conferma del metodo operativo.
- A passaggio pieno non significa automaticamente piggable; foro e transizione devono essere confermati tramite disegno.
- Lo strozzamento continuo può danneggiare le sedi e non è consigliato per le valvole a sfera standard completamente saldate.
- I sistemi di riscaldamento richiedono la conferma dei requisiti di chimica dell'acqua, temperatura, pressione e isolamento.
- Idrogeno, gas acido, ossigeno, gas tossico e servizi chimici speciali richiedono materiale dedicato e revisione della sicurezza.

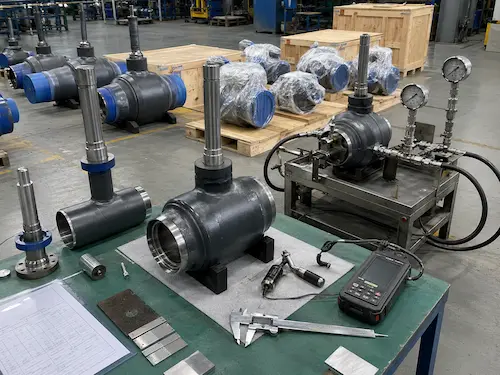

Ispezione e documentazione
| Ispezione/Documento | Scopo |
|---|---|
| Certificato di prova dei materiali | Conferma la qualità dei materiali dei componenti contenenti pressione e a contatto con il fluido. |
| Procedura di saldatura/Registro di saldatura | Supporta la tracciabilità della costruzione della carrozzeria saldata quando richiesto. |
| NDE | Ispezione RT, UT, MT o PT per saldature della carrozzeria o parti contenenti pressione quando specificato. |
| Controllo dimensionale | Controlla il foro, la connessione terminale, la lunghezza da un'estremità all'altra, l'estensione dello stelo e l'interfaccia dell'attuatore. |
| Prova di pressione del guscio | Verifica l'integrità del corpo contenente la pressione. |
| Prova di tenuta della sede | Conferma le prestazioni di arresto nelle condizioni di test specificate. |
| Ispezione del rivestimento | Controlla lo spessore del rivestimento, il rilevamento delle ferie o la preparazione della superficie quando specificato. |
| Test di coppia/funzionamento | Conferma il funzionamento regolare e supporta il dimensionamento del riduttore o dell'attuatore. |
| Prova antincendio / NACE / EN 488 | Fornito solo quando il modello selezionato e i requisiti del progetto supportano la certificazione. |
| Libro dati finale | Raccoglie disegni, MTC, registrazioni di saldature, rapporti di ispezione, registrazioni di test e certificati. |
L'imballaggio per l'esportazione dovrebbe proteggere le estremità saldate, le facce della flangia, le superfici del rivestimento, l'estensione dello stelo, le interfacce dell'attuatore e i fori delle valvole. Le valvole completamente saldate possono essere fornite con protezioni terminali, trattamento antiruggine, rivestimento protettivo, avvolgimento resistente all'umidità, separazione in schiuma e custodie per esportazione rinforzate in base alle dimensioni della valvola e al metodo di trasporto.
Informazioni richieste per la selezione della valvola
- Dimensioni e quantità della valvola
- Mezzo: gas naturale, gas di città, acqua di riscaldamento, gasolio, servizi termici o servizi speciali
- Pressione di esercizio, pressione di progetto e classe di pressione
- Temperatura di lavoro e temperatura di progetto
- Impianto di riscaldamento fuori terra, interrato, isolato o di teleriscaldamento
- Costruzione con sfera flottante o montata su perno
- Requisiti di passaggio totale, ridotto o piggable
- Connessione terminale flangiata, a saldare di testa o specifica per il progetto
- Lunghezza dell'estensione dello stelo richiesta e metodo di funzionamento
- Requisiti di drenaggio, sfiato, iniezione di sigillante o scarico della cavità
- Materiali del corpo, della sfera, dello stelo, della sede, dell'imballaggio e del rivestimento
- Requisiti di rivestimento esterno, guaina isolante o protezione dalla corrosione
- API 6D, EN 488, ignifugo, NACE, DBB o requisiti a basse emissioni, se applicabili
- Test, NDE, ispezione del rivestimento, ispezione di terze parti e requisiti di documentazione finale
Domande frequenti
1. Cos'è una valvola a sfera completamente saldata?
Una valvola a sfera completamente saldata è una valvola a sfera con una struttura del corpo saldata invece di un tradizionale corpo diviso imbullonato. Ciò riduce i percorsi di perdita esterni dalle articolazioni del corpo ed è comunemente utilizzato nei settori del gas, del riscaldamento, del petrolio, delle condutture interrate e dei servizi di pubblica utilità.
2. Una valvola a sfera completamente saldata è uguale a una valvola a sfera con saldatura di testa?
No. Completamente saldato descrive la costruzione del corpo della valvola. La saldatura di testa descrive la connessione dell'estremità della tubazione. Una valvola a sfera completamente saldata può avere estremità saldate di testa, estremità flangiate o altre connessioni terminali specifiche del progetto.
3. È possibile riparare sul campo una valvola a sfera completamente saldata?
Il corpo saldato generalmente non è progettato per essere aperto sul campo come una valvola a corpo diviso imbullonata. La durata della sede, la pulizia media, le condizioni operative e la strategia di manutenzione dovrebbero essere riviste prima di selezionare un modello completamente saldato.
4. È possibile utilizzare una valvola a sfera completamente saldata per il servizio interrato?
Sì, le valvole a sfera completamente saldate vengono comunemente selezionate per il servizio interrato, ma la valvola deve essere fornita con estensione dello stelo, rivestimento, protezione dalla corrosione, disposizione di scarico o sfiato e metodo di funzionamento adeguati in base ai requisiti del progetto.
5. Quali informazioni sono necessarie per il preventivo?
Per un preventivo, fornire dimensioni della valvola, pressione, temperatura, mezzo, connessione finale, tipo di installazione, lunghezza dell'estensione dello stelo, materiale del corpo, materiale della sede, requisiti di rivestimento, metodo di funzionamento, requisiti di test e qualsiasi requisito API 6D, EN 488, ignifugo, NACE o DBB.
